Nachverarbeitung der Ergebnisse

1. Die Ergebnisse werden automatisch in Autodesk Nastran In-CAD geladen.
2. Klicken Sie unter Ergebnisse mit der rechten Maustaste auf von Mises, und wählen Sie Bearbeiten.

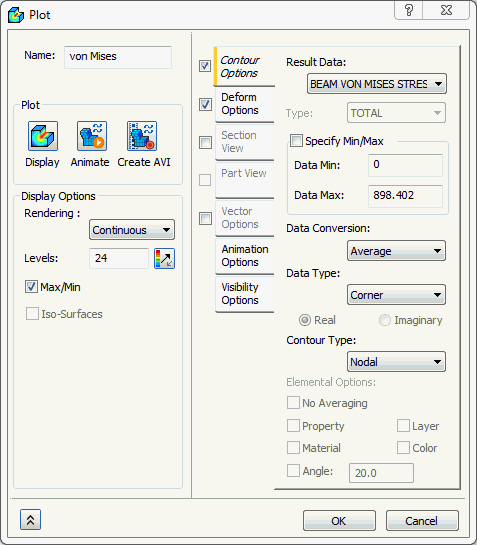

3. Wählen Sie auf der Registerkarte Konturen – Optionen unter Ergebnisdaten Spannung und unter Typ TRÄGER VON MISES-SPANNUNG.



4. Stellen Sie sicher, dass die Registerkarten Verformung – Optionen und Konturen – Optionen ausgewählt sind.

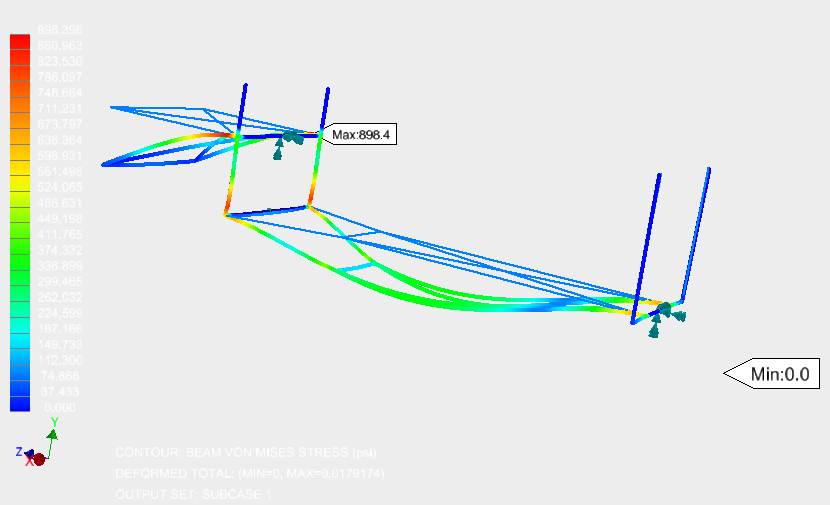

5. Klicken Sie auf die Schaltfläche Anzeige, um die Kontur zu plotten.



6. Klicken Sie mit der rechten Maustaste auf Ergebnisse, und klicken Sie auf Neu.

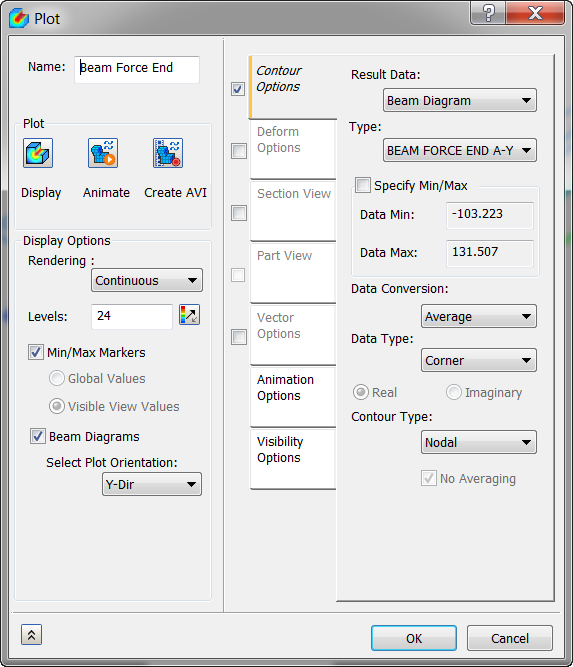

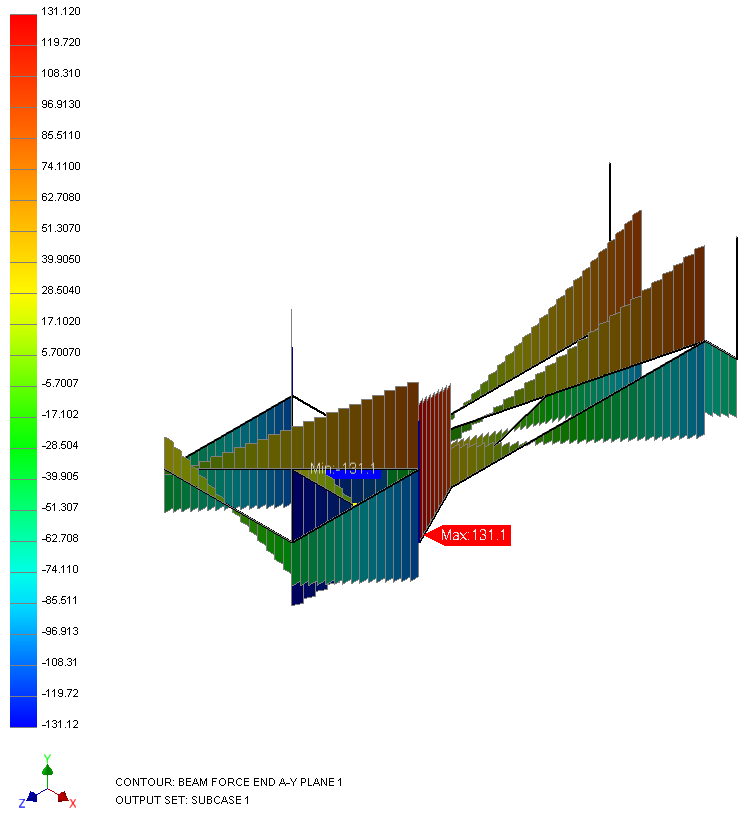

7. Wählen Sie auf der Registerkarte Konturen – Optionen unter Ergebnisdaten Balkendiagramm und unter Typ BALKENKRAFT ENDE A-Y EBENE1.
8. Geben Sie in das Feld Name (oben links) Balkenkraft Ende ein.
9. Stellen Sie sicher, dass auf der linken Seite des Dialogfelds Balkendiagramme ausgewählt und Wählen Sie Plotausrichtung auf Y-Richtung eingestellt ist.
10. Deaktivieren Sie die Registerkarte Verformung – Optionen, und klicken Sie auf die Schaltfläche Anzeige.

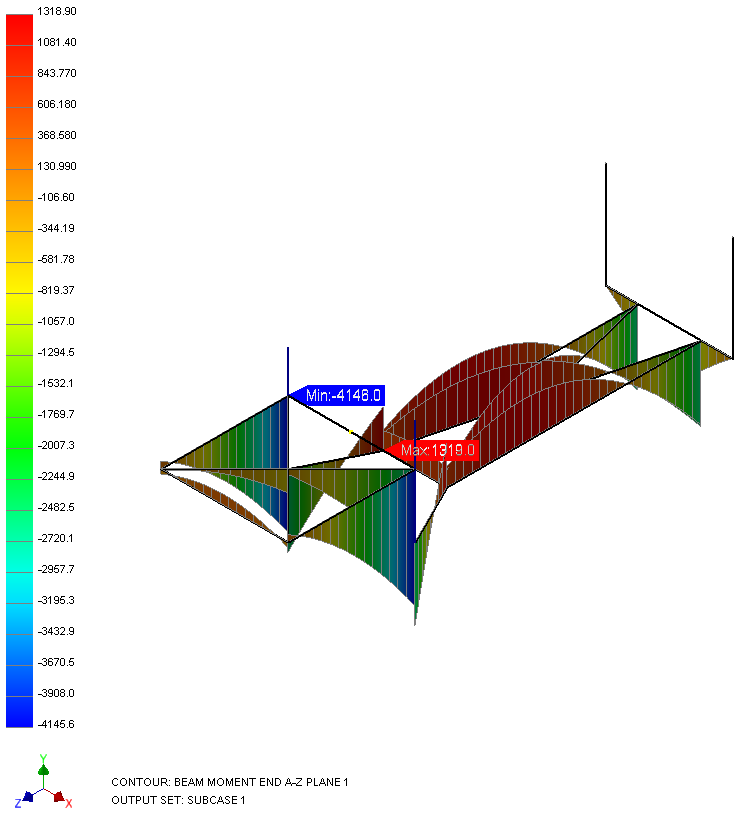

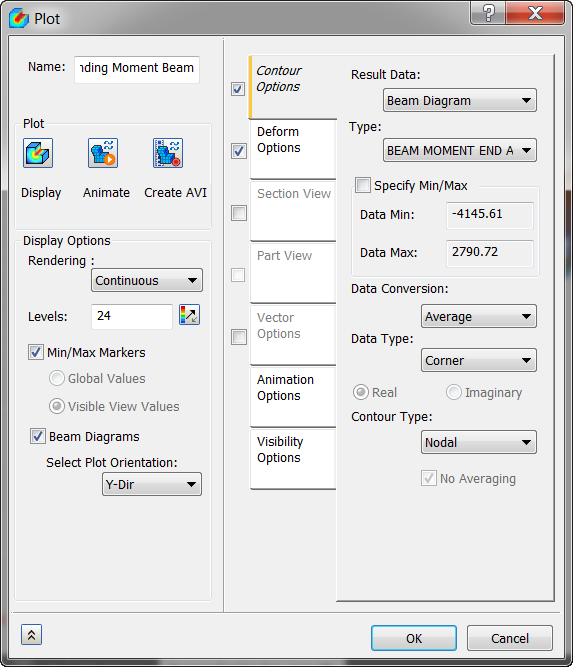

11. Wählen Sie auf der Registerkarte Konturen – Optionen unter Ergebnisdaten Balkendiagramm und unter Typ TRÄGERMOMENT ENDE A-Z EBENE1.
12. Geben Sie in das Feld Name (oben links) Biegemoment Träger ein.
13. Stellen Sie sicher, dass Balkendiagramme ausgewählt ist und dass die Plotausrichtung auf Y-Richtung eingestellt ist.
14. Klicken Sie auf Anzeige.





Damit ist die lineare statische Analyse eines Anhängergestells mit Stab- und Balkenelementen abgeschlossen.

Im Folgenden werden die behandelten Hauptthemen zusammengefasst:

• Ausführen einer Analyse einer Stab-/Balken-Struktur
• Erstellen von physikalischen Eigenschaften für Linienelemente mit Querschnitt
• Verwenden einer Schwerkraftlast
• Plotten eines Balkendiagramms
