- Überprüfen Sie in der Modellstruktur unter Idealisierungen, ob unter den Standardkategorien Definitionen wie Volumenkörper und Schalen vorhanden sind. Der unten gezeigte Volumenkörper 1 ist ein Beispiel für eine vorhandene Definition:
Wenn Definitionen vorhanden sind, klicken Sie mit der rechten Maustaste auf . So wird sichergestellt, dass unerwünschte Materialien weder in der Bauteilvernetzung vorkommen noch an der Analyse beteiligt sind.
- Klicken Sie in der Modellstruktur unter Idealisierungen mit der rechten Maustaste auf Volumenkörper, und wählen Sie Neu.

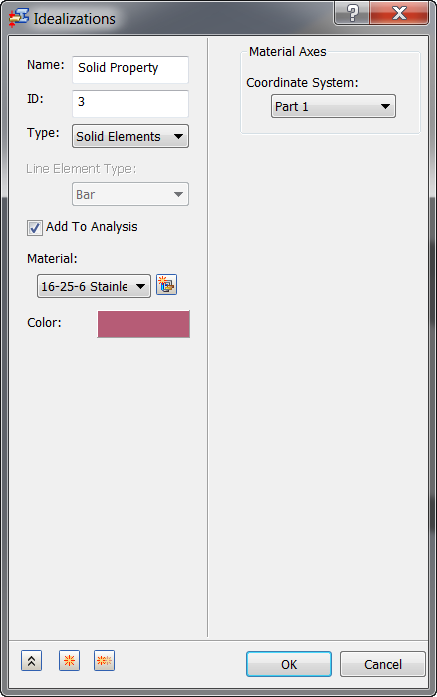

- Geben Sie im Dialogfeld Idealisierungen
Eigenschaft Festkörper
für Name ein, wählen Sie Volumenkörperelemente unter Typ, und stellen Sie sicher, dass Material auf 16-25-6 Edelstahl festgelegt ist.
- Klicken Sie dann auf OK. Eigenschaft Festkörper wird der Liste Idealisierungen hinzugefügt.

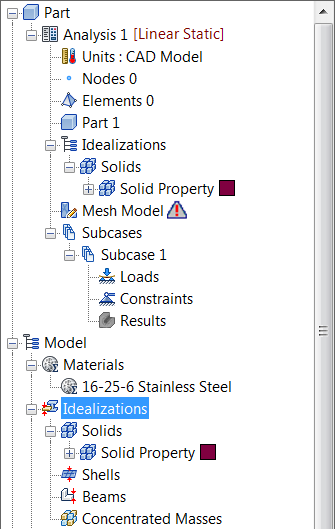

- Die Strukturansicht sollte nun der folgenden Abbildung entsprechen.
