Definieren der Materialeigenschaften

Erstellen Sie ein neues Material, indem Sie Edelstahl aus der Materialbibliothek laden.

1. Klicken Sie in der Modellstruktur mit der rechten Maustaste auf Materialien, und wählen Sie Neu.
2. Klicken Sie im Dialogfeld auf Material auswählen.

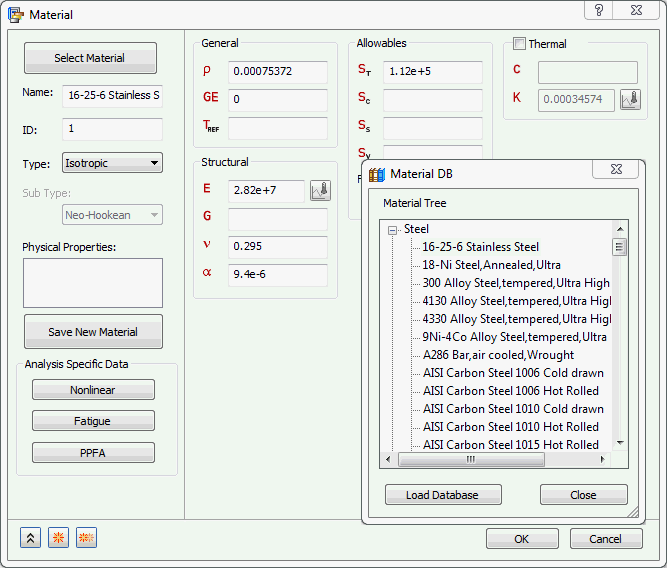

3. Im Dialogfeld Material DB werden die verfügbaren Bibliotheken aufgelistet. Klicken Sie auf Datenbank laden.
4. Wechseln Sie zum Ordner C:\Programme\Autodesk\Nastran In-CAD 2016\Materials und öffnen Sie die Datei ADSK_materials.natmat.
5. In der Materialstruktur werden die verfügbaren Materialien aufgelistet. Wählen Sie in der Kategorie Stahl das Material 16-25-6 Edelstahl.



   Ignorieren Sie alle Meldungen über die Fehlertheorie.

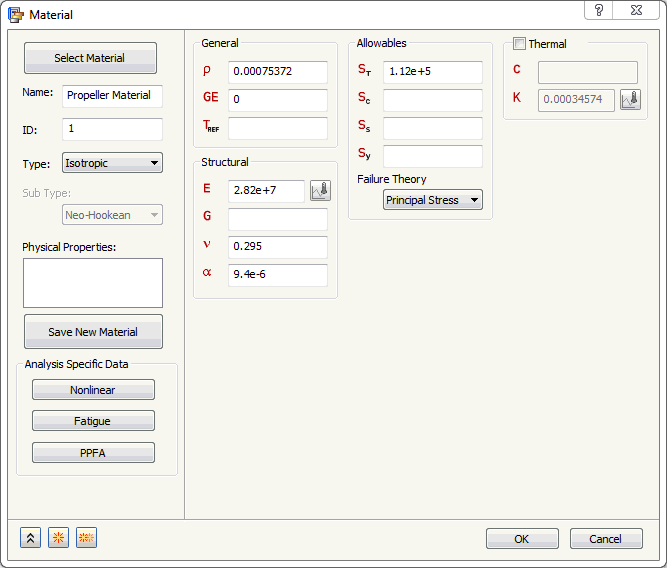

6. Benennen Sie das Material in Propeller Material um.



7. Klicken Sie auf OK, um das Material zu erstellen.

Die wichtigsten Bestandteile einer normalen Modusanalyse sind Steifigkeit und Masse. Gehen Sie bei der Definition eines benutzerdefinierten Materials für eine normale Modusanalyse vorsichtig vor, um sicherzustellen, dass eine Massendichte in den Materialdaten definiert ist.
