Nachverarbeitung der Ergebnisse

1. Nachdem die Lösung abgeschlossen ist, lädt Autodesk Nastran In-CAD die Ergebnisse.

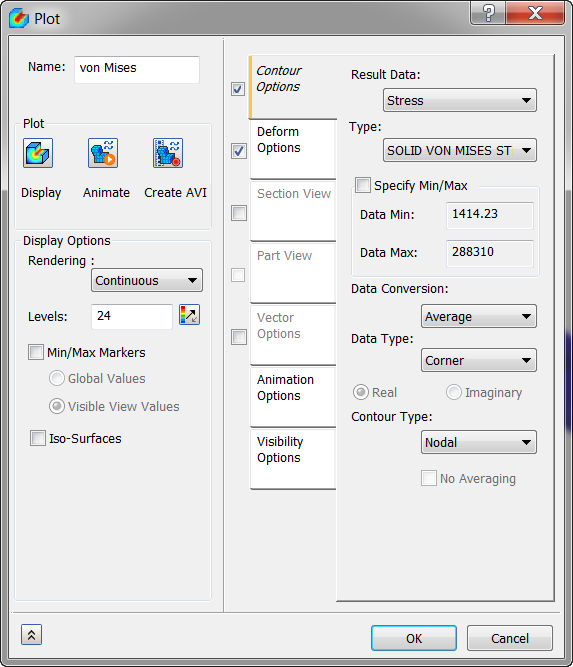

2. Klicken Sie in der Strukturansicht unter Ergebnisse mit der rechten Maustaste auf von Mises, und wählen Sie Bearbeiten.
3. Deaktivieren Sie Min/Max Markierungen unter den Anzeigeoptionen. Wählen Sie auf der Registerkarte Verformung – Optionen Tatsächlich, um die tatsächlichen Verschiebungen anzuzeigen. Stellen Sie auf der Registerkarte Konturen – Optionen sicher, dass Ergebnisdaten auf Spannung und Typ auf VOLUMENKÖRPER VON MISES-SPANNUNG gesetzt ist. Wählen Sie auf der Registerkarte Sichtbarkeitsoptionen Alle ausblenden.

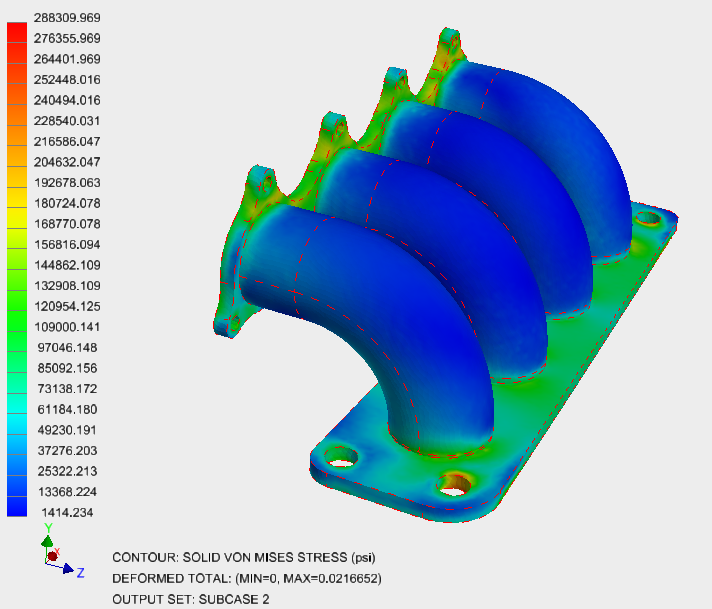

4. Klicken Sie auf Anzeigen. Die Ergebnisse sollten der folgenden Abbildung entsprechen.



Damit sind die Wärmeübertragungsanalyse und die thermische Spannungsanalyse eines Abgaskrümmers abgeschlossen.

Im Folgenden werden die behandelten Hauptthemen zusammengefasst:

• Erstellen von thermischen Randbedingungen – Konvektion und Wärmestrom
• Einrichten von thermischen Lasten mit der Ausgabe einer früheren Analyse zum Ausführen einer thermischen Spannungsanalyse
• Nachverarbeitung der Ergebnisse der thermischen Spannungsanalyse
