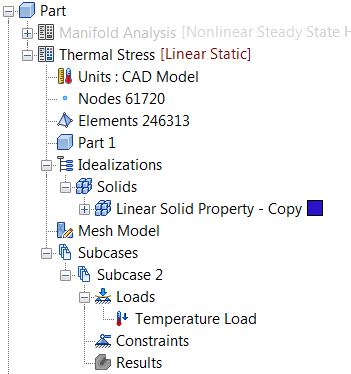

- Klicken Sie unter Subcase 2 mit der rechten Maustaste auf Lasten, und wählen Sie Neu.
- Ändern Sie den Namen in Temperature Load.

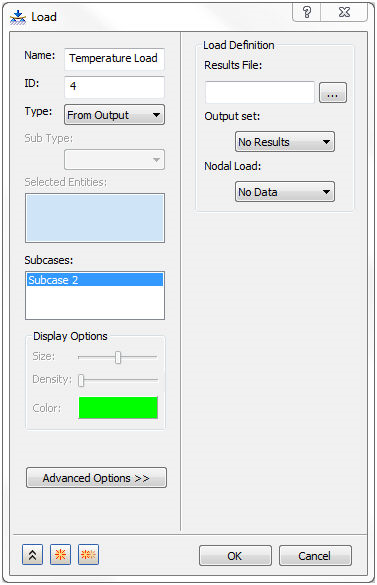

- Ändern Sie den Typ in Von Ausgabe.
- Klicken Sie im Abschnitt Lastendefinition auf die Durchsuchen-Schaltfläche für Ergebnisdatei. Navigieren Sie zum Speicherort der FNO-Datei, die nach der Ausführung der nichtlinearen stationären Wärmeübertragungsanalyse erstellt wurde. Beispiel: C:\Benutzer\Öffentlich\Dokumente\Autodesk\Nastran In-CAD 2018\Tutorial\en-us\Inventor\Inventor 2018\Thermal Stress Manifold\In-CAD\FEA. Öffnen Sie dann die FNO-Datei.

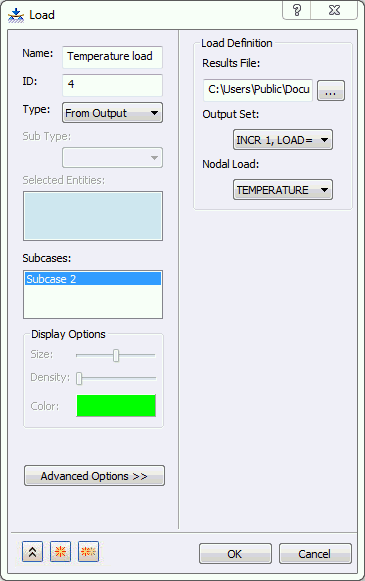

- Im Dialogfeld Last ist INCR 1, LOAD=1.0 unter Ausgabesätze und TEMPERATUR unter Knotenlasten ausgewählt, wie in der folgenden Abbildung gezeigt.
- Klicken Sie auf OK, um die Definition der Temperaturlast von der Ausgabe fertigzustellen.
