Je nach System kann die Lösung des Modells einige Minuten dauern. Im Gegensatz zu einer linearen statischen Analyse wird nur ein Eintrag für Ergebnisse in der Strukturansicht angezeigt. So werden Ergebnisse mit einer Mehrfachausgabe gehandhabt.
Nastran berechnet die Verschiebungen, um die Modalformen für jeden extrahierten Eigenwert grafisch darzustellen.
- Klicken Sie in der Strukturansicht mit der rechten Maustaste auf Ergebnisse, und wählen Sie Bearbeiten.
- Wählen Sie auf der Registerkarte Konturen – Optionen aus dem Dropdown-Menü Subcases MODUS 1, aus dem Menü Ergebnisdaten Verschiebung, und stellen Sie sicher, dass Typ auf GESAMT gesetzt ist.
- Deaktivieren Sie das Kontrollkästchen Verformung – Optionen, und klicken Sie dann auf die Schaltfläche Anzeige.

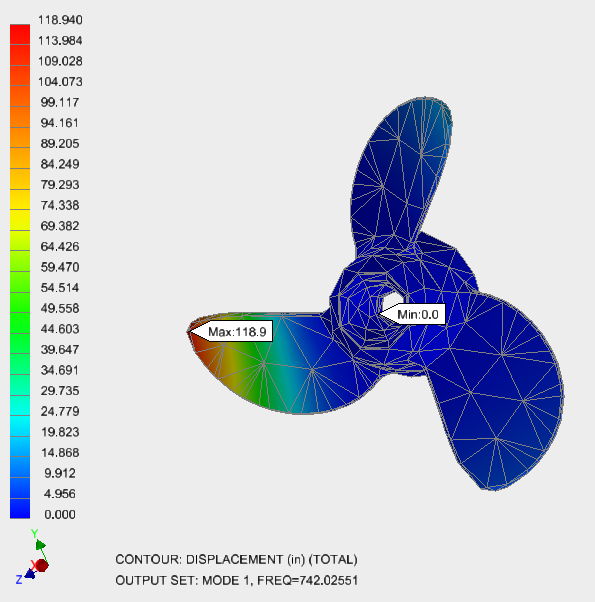

- Die erste und niedrigste Frequenz beträgt etwa 742 Hz. In diesem Fall handelt es sich um einen Biegemodus. Aktivieren Sie das Kontrollkästchen Verformung – Optionen, und klicken Sie dann auf OK.

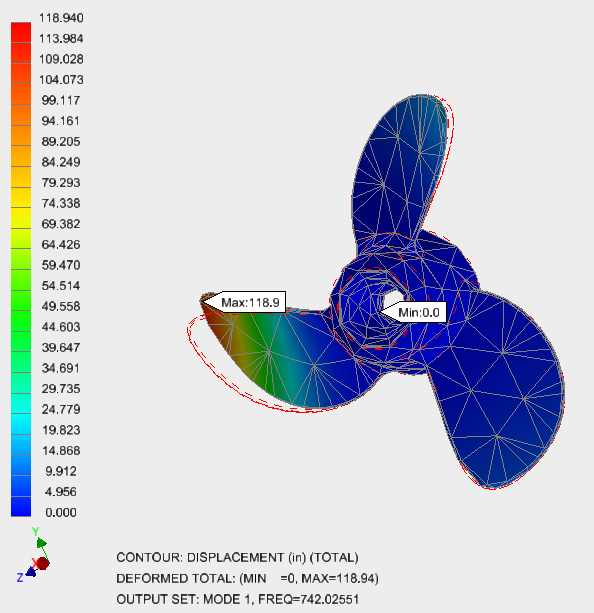

- Die unverformten Kanten überlagern die Kontur, um die Form der relativen Verschiebung darzustellen. Die Elementkanten werden hier nicht angezeigt, um eine bessere visuelle Darstellung zu erzielen.
Im ersten Modus biegen sich die Propellerblätter aus der Ebene der unverformten Blätter heraus und zeigen eine Biegemodusform.
- Klicken Sie mit der rechten Maustaste auf , wählen Sie unter Subcases Modus 6, und klicken Sie dann auf OK.

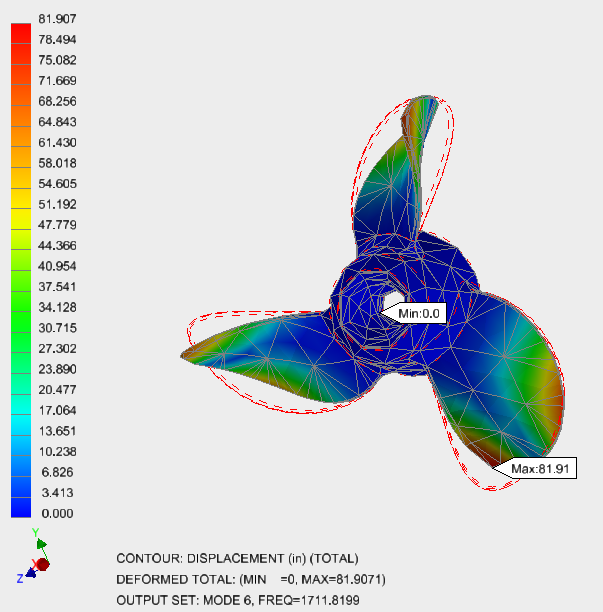

Modus 6 zeigt einen Verdrehungsmodus. Auch hier sind die Elementkanten ausgeblendet, und die unverformten Kanten werden neben der Kontur angezeigt, um die relativen Verschiebungen darzustellen.

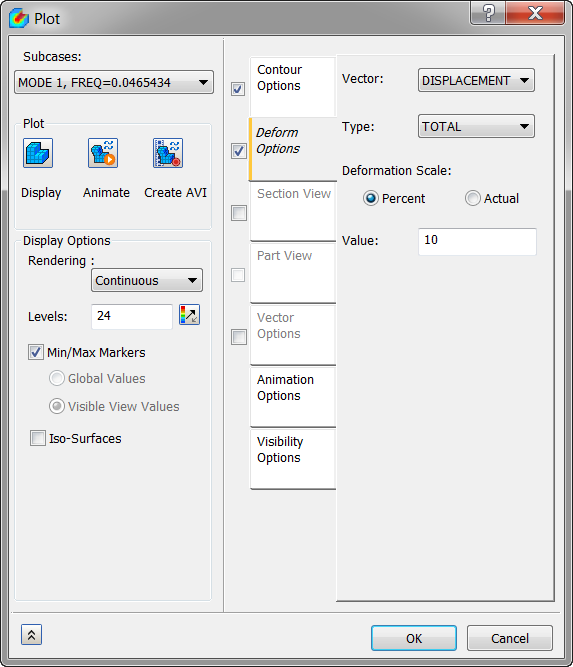

Wenn die Beschriftungen für die maximalen und minimalen Werte stören, können sie zusammen mit den Elementkanten im Abschnitt für die Anzeigeoptionen im Dialogfeld der Ploteigenschaften deaktiviert werden.
