Block um das Formwerkzeug festlegen

Der Block bestimmt die Rohteilmodellgröße. Das Bauteil wird dann ausgehend vom Block bearbeitet. In diesem Fall ist der Block ein rechtwinkliger Quader.

So legen Sie den Block fest:

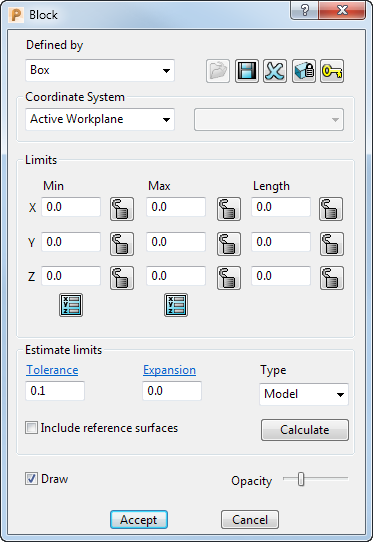

1. Klicken Sie auf die Start-Registerkarte > Setup-Gruppe > Block > Block, um das Dialogfeld Block zu öffnen.
2. Im Block -Dialog überprüfen Sie, dass:
   1. Definiert durch auf Box eingestellt ist.
   2. Das Koordinatensystem auf Aktive Arbeitsebene festgelegt ist.
   3. Im Grenzen berechnen Bereich Erweiterung auf 0 und Typ auf Modell eingestellt ist.
   4. Zeichnen ausgewählt ist.



3. Klicken Sie auf Berechnen, um einen Quader festzulegen, der das Gesenk umschließt. Klicken Sie auf Zuweisen, um den Dialog zu schließen.



Tipp: Klicken Sie, um die Anzeige des Blocks an- und auszuschalten, auf die Ansicht-Registerkarte > Aussehen-Gruppe > Block.
