Bearbeitungsmodus - Beispiel

Dieses Beispiel veranschaulicht, wie Sie Klemmen beim Erstellen von Werkzeugwegen vermeiden.

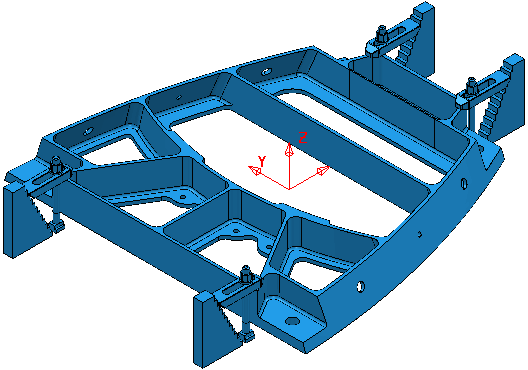

1. Wählen Sie alle Flächen aus, aus denen die Klemmen zusammengesetzt sind.



2. Klicken Sie auf die Start-Registerkarte > Setup-Gruppe > Aufmaß, um das Dialogfeld Aufmaß-Voreinstellungen zu öffnen.
3. Wählen Sie das am Listenanfang stehende Aufmaß aus:
   1. Wählen sie aus der Bearbeitungsmodus-Liste die Option Kollision aus.
   2. Klicken Sie auf die Schaltfläche Komponenten zuordnen .
   3. Klicken Sie auf Anwenden.

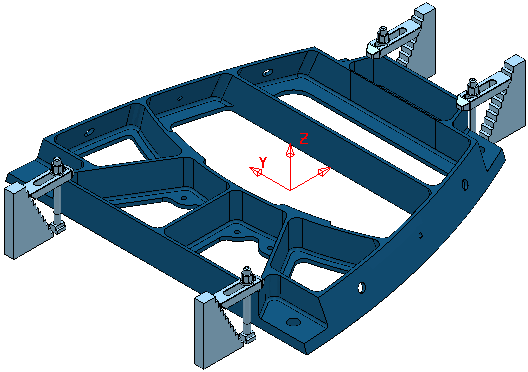

4. Um die Ergebnisse visuell darzustellen, klicken Sie auf Ansicht-Registerkarte > Aussehen-Gruppe > Schattieren > Grenzlinien Bearbeitungsmodus.

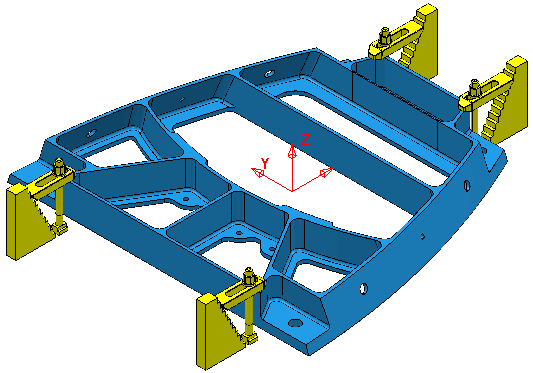

Alle Werkzeugwege, die für dieses Bauteil erstellt wurden, vermeiden Klemmen. Die Klemmen werden erkannt und nicht bearbeitet.
