MachineDNA erstellen

Das MachineDNA Profiler-Plugin profiliert die spezifischen Charakteristiken einer Werkzeugmaschine. PowerMill verwendet die Profildaten (MachineDNA), um die Leistung der Werkzeugwege auf der Werkzeugmaschine zu optimieren und so die Bearbeitungseffizienz zu verbessern.

Anmerkung: Dieses Plugin ist nur in PowerMill Ultimate verfügbar.

Führen Sie, um die für das Erstellen von MachineDNA erforderlichen Daten zu erzeugen, den MachineDNA-Leistungstest auf der ausgewählten Werkzeugmaschine durch.

Bei der Vortex-Bearbeitung werden die Testresultate verwendet, um für Folgendes 'clevere' Werte anzulegen:

• Effizienteste Trochoidengröße.
• Optimale Punktstreuung.

So erstellen Sie MachineDNA

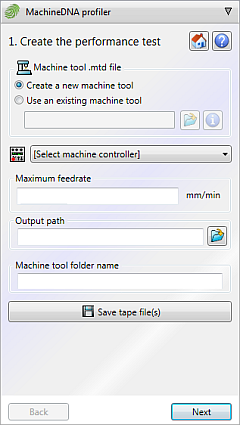

1. Ergänzen Sie die Leistungstest erstellen-Seite.

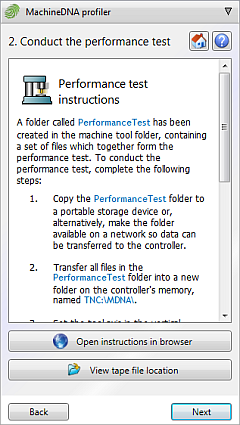

2. Führen Sie den Leistungstest auf Ihrer Werkzeugmaschine durch.

   Die Seite Leistungstest durchführen liefert Instruktionen, die Sie durch den Testvorgang begleiten.

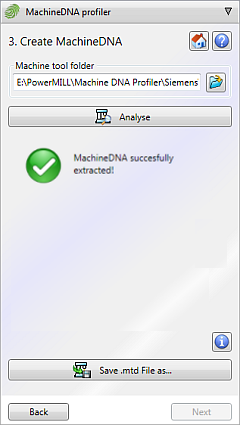

3. Übertragen Sie die Leistungstestdaten aus der Maschinensteuerung auf Ihren PC und klicken Sie auf Analyse, um die MachineDNA Ihrer Werkzeugmaschine zu erstellen.



4. Speichern Sie die .mtd-MachineDNA-Datei, und importieren Sie diese nach PowerMill, um mit der Optimierung Ihrer Werkzeugwege zu beginnen.

MachineDNA zu Ihrer PowerMill-Suite hinzufügen

Das Plugin kann einfach installiert werden und wird automatisch von PowerMill erkannt.
