Verwenden Sie die Bohr-Featureset Editor-Registerkarte, um Bohrungen innerhalb eines Bohr-Featuresets grafisch zu verschieben und zu ändern.
Klicken Sie auf Bohr-Featureset-Registerkarte > Bohrungen-Gruppe > Ändern > Bohr-Featureset Editor, um die Bohr-Featureset Editor-Registerkarte anzuzeigen.
Diese Registerkarte bietet folgende Optionen:
Ändern-Gruppe
Gewählte löschen — Klicken Sie, um die gewählten Bohrfeatures zu löschen.
Auswahl umkehren — Klicken Sie, um die gewählten Bohrfeatures umzukehren.

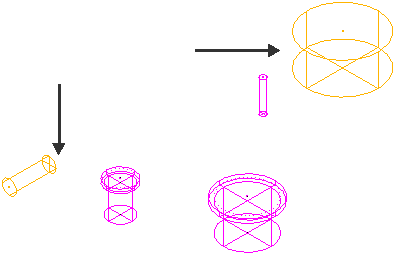

Wandelt dieses:

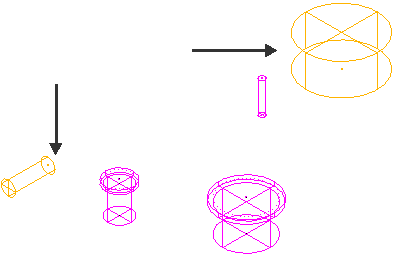

In dieses um:
Diese Funktion steht nur für Multiachsen-Bohr-Featuresets zur Verfügung. Um Bohrungen in ein einzelnes Achsen-Featureset umzukehren, wählen Sie Ändern > Gewählte Bohrungen umkehren im Kontextmenü des jeweiligen Bohr-Featuresets aus.
Hilfsprogramme-Gruppe
Fangen beim Größe ändern — Klicken Sie, um zwischen Fangen mithilfe des Intelligenten Cursors oder dem Deaktivieren des Fangmodus umzuschalten.
Mithilfe der Strg-Taste wird das Fangen vorübergehend deaktiviert..
Historie-Gruppe
Rückgängig — Wählen Sie dies, um auf den Zustand vor der letzten Änderung zurückzuführen.
Wiederherstellen — Wählen Sie dies, um die gerade rückgängig gemachte Änderung wiederherzustellen.
Beenden-Gruppe
Zuweisen — Klicken Sie, um alle Änderungen am Bohrfeature zuzuweisen und beizubehalten.
Abbrechen — Klicken Sie, um alle Änderungen am Bohrfeature zu löschen.

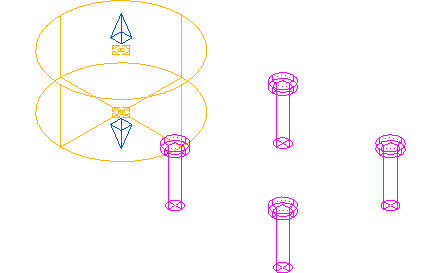

Durch ihre Auswahl wird eine Bohrung instrumentiert. Die gewählte Bohrung wird gelb dargestellt und
wird auf seiner Ober- und Unterseite platziert. Die übrigen Bohrungen werden magenta angezeigt.
Sie können die Größe und die Position des Bohrfeatures mithilfe von interaktiv modifizieren.
- Wenn Sie die Höhe des Bohrfeatures ändern möchten, platzieren Sie den Cursor auf einen der blauen Pfeile. Der Cursor ändert sich zu
. Klicken und ziehen der Maus ändert die Höhe.
- Zum Verschieben des Bohrfeatures platzieren Sie den Cursor auf den gelben Bereich oder auf eine andere Position des gewählten Bohrfeatures. Der Cursor ändert sich zu
. Klicken und Ziehen Sie der Maus verschiebt das Bohrfeature.
