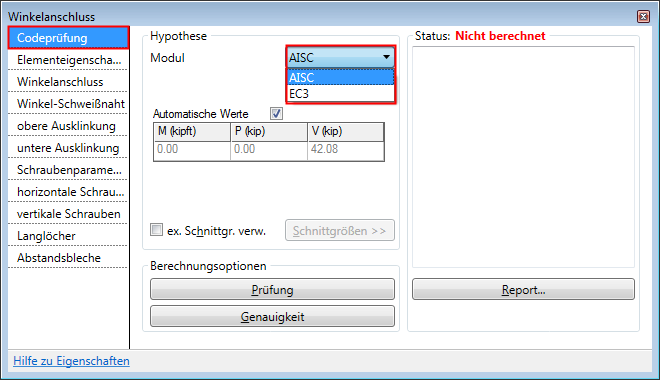

Mit den Optionen auf dieser Registerkarte können Sie den Entwurf der Tragwerksverbindung gemäß den Normen AISC oder EC3 überprüfen.
Die Ergebnisse der Berechnung werden für kurze Zeit im Dialogfeld angezeigt. Für Verbindungen sind drei verschiedene Status möglich: Nicht berechnet, Prüfung fehlgeschlagen oder OK – geprüft.

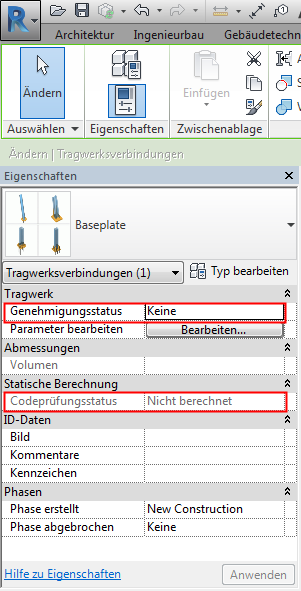

Bei allen Tragwerksverbindungen sind zwei integrierte Parameter vorhanden: Genehmigungsstatus und Codeprüfungsstatus. Diese werden in der Eigenschaftenpalette angezeigt. Der Codeprüfungsstatus wird automatisch von der Codeprüfungs-Engine ausgefüllt.
Mithilfe der Schaltfläche Prüfen können Sie überprüfen, ob die Konstruktion der Stahlverbindung den durch die gewählte Norm gegebenen Kräften und Momenten standhält. Eine kurze Version des Berichts wird im Fenster Codeprüfung angezeigt. Dabei werden nur die Prüfungen angezeigt, die fehlgeschlagen sind.
Über die Schaltfläche Genauigkeit starten Sie einen iterativen Prozess, bei dem die Durchmesser der Schrauben und die Stärke der Bleche und Schweißnähte automatisch erhöht werden, bis eine Verbindungsgeometrie gefunden wird, die den einwirkenden Kräften standhält. Diese Option steht nur für das AISC-Codeprüfungsmodul zur Verfügung.

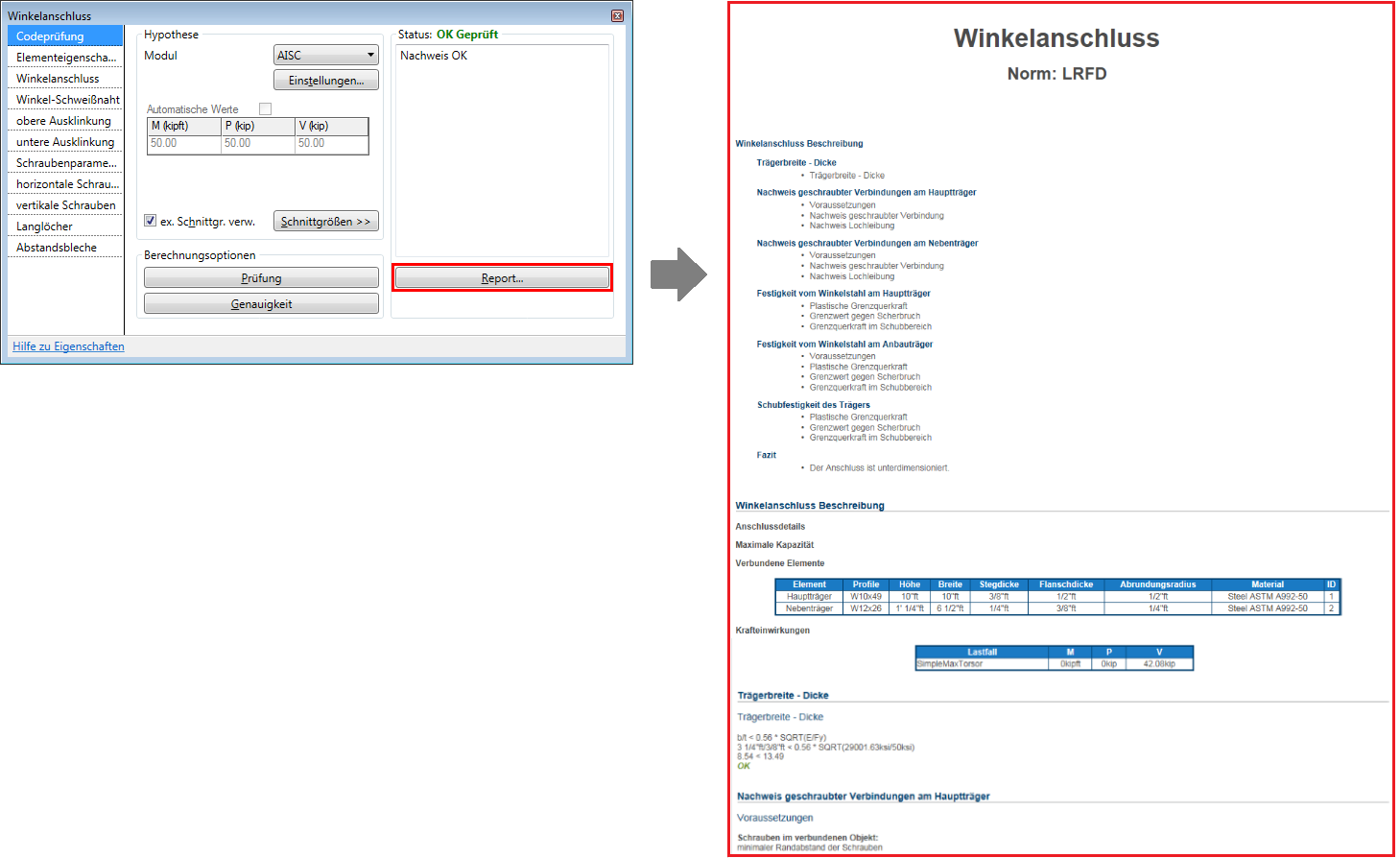

Über die Schaltfläche Bericht erstellen Sie ein Dokument, das sämtliche Verbindungsprüfungen anzeigt. Um den Bericht zu erstellen, müssen Sie zuerst das Modell speichern. Der Bericht wird automatisch im selben Verzeichnis wie das Revit-Projekt in einem Ordner mit dem Namen des Projekts gespeichert. Sie können den Bericht anzeigen, indem Sie zuerst das Modell erneut öffnen und dann auf die Schaltfläche Bericht klicken.
