Verwenden Sie Advance Steel Revit Extension zum Übertragen zahlreicher Elemente zwischen Revit und Advance Steel, wie beispielsweise Ebenen, Stahlträger, Bleche, Holz, Betonelemente, Gitterrost, einige Verbindungselemente und einige Träger- und Blechbearbeitungen.
Advance Steel wurde für Bauingenieure und Stahlbauer entwickelt, die eine einfach zu verwendende Anwendung für den Entwurf von Stahlbaudetails benötigen. Advance Steel bietet spezifische Modellierungs- und Detaillierungsoptionen, mit denen der Benutzer die Produktivität während der Erstellung von Projekten erhöhen kann, indem er automatische Prozesse für Detaillierung und Dokumentation (BOMs) nutzt und dadurch Zeit spart.
Der Hauptzweck von Advance Steel Revit Extension ist das Importieren des Tragwerksmodells (Träger, Stützen, Platten, tragende Betonelemente) von anderer Software in Advance Steel, damit Fertigungsdaten automatisch generiert werden können.
Formate übertragener Dateien
Die Erweiterung verwendet hauptsächlich das Format .smlx (Steel Markup Language), aber weitere Formate wie IFC, CIS/2, PSS oder SDNF werden ebenfalls unterstützt.
Übertragene Elemente (.smlx)
Sie können zahlreiche Elemente von Revit in Advance Steel bzw. von Advance Steel in Revit übertragen, etwa Ebenen, Stahlträger, Bleche, Holz, Betonelemente, Gitterroste, einige Verbindungselemente, einige Trägerbearbeitungen und einige Blechbearbeitungen. Alle Elementübertragungen hängen vom Funktionsumfang und den Einschränkungen der jeweiligen Anwendung (Revit bzw. Advance Steel) ab. Ausführlichere Informationen zu übertragenen Elementen finden Sie in der folgenden Tabelle:
| KLASSE | OBJEKTTYP | REVIT ZU ADVANCE STEEL | ADVANCE STEEL ZU REVIT |
|---|---|---|---|
| Allgemein | Ebene |
|
|
| Raster |
|
|
|
| Stahlträger | Träger |
|
|
| Stütze |
|
|
|
| Zusammengesetzter Träger | X |
|
|
| Geschweißter Träger | X |
|
|
| Konischer Träger | N/A |
|
|
| Gebogener Träger |
|
|
|
| Polyträger | N/A |
|
|
| Kantträger | N/A | X | |
| Aluminumträger | X |
|
|
| Bleche | Rechteckblech |
(AS-Revit-AS)
|
|
| Polygonales Blech |
(AS-Revit-AS)
|
|
|
| Rundes Blech |
(AS-Revit-AS)
|
|
|
| Kantblech | N/A |
|
|
| Gedrehtes Kantblech | N/A |
|
|
| Konisches Kantblech | N/A |
|
|
| Holz | Holzträger |
|
|
| Betonelemente | Wand |
|
|
| Polygonale Wand |
|
|
|
| Platte |
|
|
|
| Polygonale Platte |
|
|
|
| Betonträger |
|
|
|
| Gebogener Betonträger |
|
|
|
| Betonstütze |
|
|
|
| Einzelfundament |
|
|
|
| Streifenfundament |
|
|
|
| Gitterrost | Standardgitterrost | N/A |
|
| Stabgitterrost | N/A |
|
|
| Variabler Gitterrost, rechteckig | N/A |
|
|
| Variabler Gitterrost, polygonal | N/A |
|
|
| Verbindungselemente | Schrauben | X | X |
| Anker | X | X | |
| Kopfbolzen | X | X | |
| Schweißnähte | N/A | X | |
| Löcher |
(AS-Revit-AS)
|
(nur in Platten)
|
|
| Trägerbearbeitungen | Kürzung |
|
X |
| Kontur |
|
X | |
| Ausklinkung | N/A | X | |
| Schweißnahtvorbereitung | N/A | X | |
| Eckabschnitt | N/A | X | |
| Ausklinkung (von Revit) |
(nur Kürzung)
|
N/A | |
| Blechbearbeitungen | Kürzung | N/A |
|
| Kontur | N/A |
(nur polygonal)
|
|
| Schweißnahtvorbereitung | N/A | X | |
| Eckabschnitt | N/A |
|
|
| Ergebnisse der Tragwerksanalyse | Torsor (N,V,M) |
|
X |
| Legende: | |
|---|---|
|
|
in der Quellanwendung vorhanden, wird in die Zielanwendung importiert (Einschränkung). |
| X | in der Quellanwendung vorhanden, wird NICHT in die Zielanwendung importiert |
| N/A | NICHT verfügbar in der Quellanwendung. |
|
(AS-Revit-AS)
|
Übertragung von Advance Steel zu Revit und zurück zu Advance Steel |
Platten
Advance Steel-Bleche werden in Revit als Plattenfamilien importiert.
Damit Bleche in Revit importiert werden können, müssen Sie im Menü Einstellungen die folgenden Optionen wählen:
- Aktivieren Sie die Option Import plates.
- Deaktivieren Sie die Option Import only structural elements. (Dies sind beispielsweise Träger, Stützen, Streben usw.)

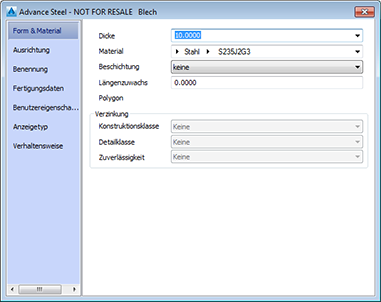

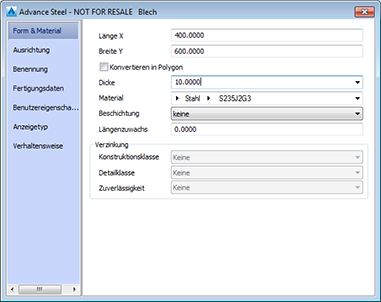

Diese Bleche werden als Blechobjekte zurück in Advance Steel importiert.

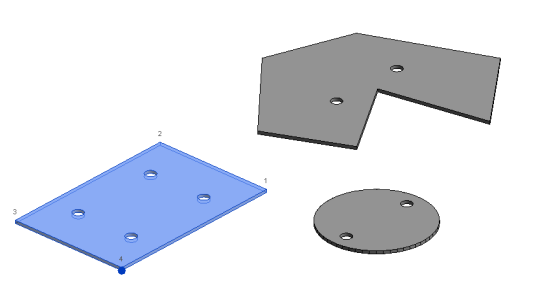

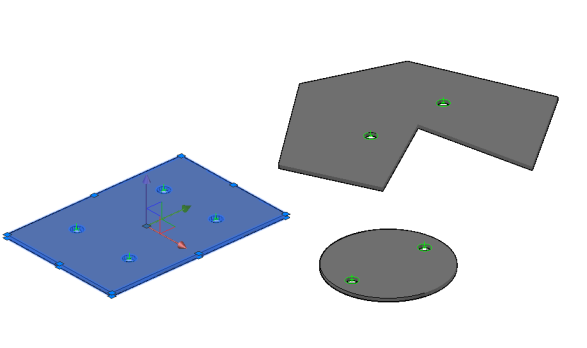

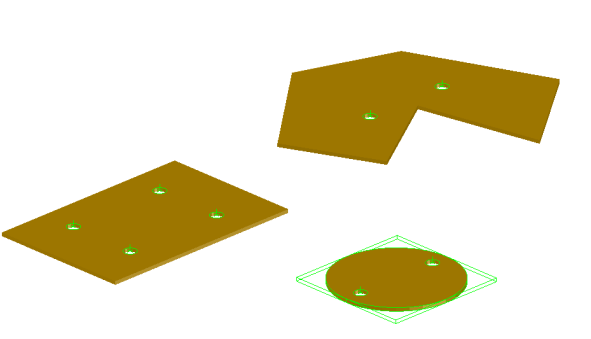

In den Abbildungen unten ist ein Modell in Advance Steel zu sehen, das ein rechteckiges, ein polygonales und ein kreisförmiges Blech enthält. Das Modell wurde zu Revit übertragen und dann über .smlx zurück an Advance Steel gesendet. Die Platten werden als Plattenobjekte in Advance Steel importiert.
| Advance Steel-Modell |
|
| Revit-Modell |
|
| Advance Steel-Modell (importiert über .smlx) |
|
Träger
Träger (gerade oder gebogen) werden zwischen Revit und Advance Steel übertragen. In Revit werden diese Objekte als Träger importiert. In Advance Steel werden sie als Träger importiert.
Die Positionen von Start- und Endpunkt bleiben erhalten.

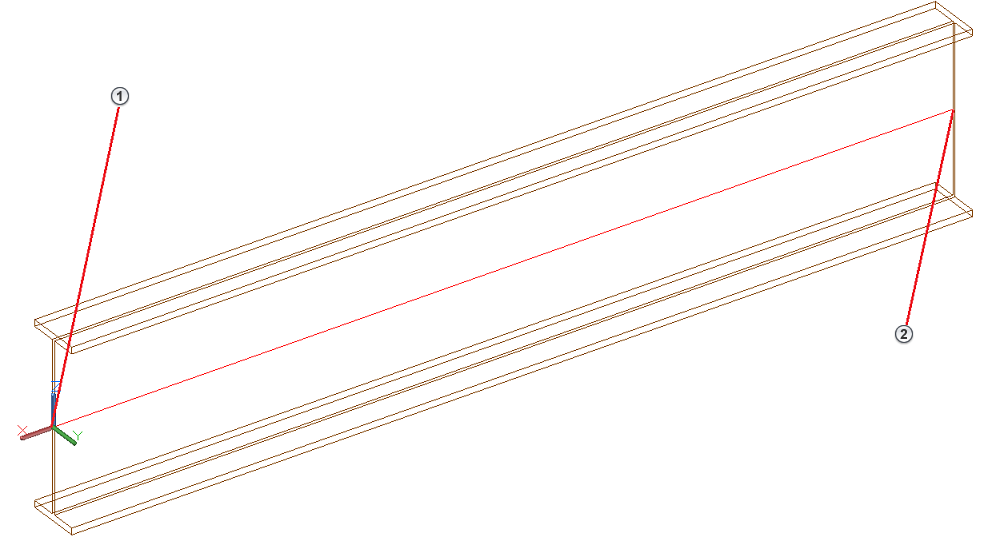

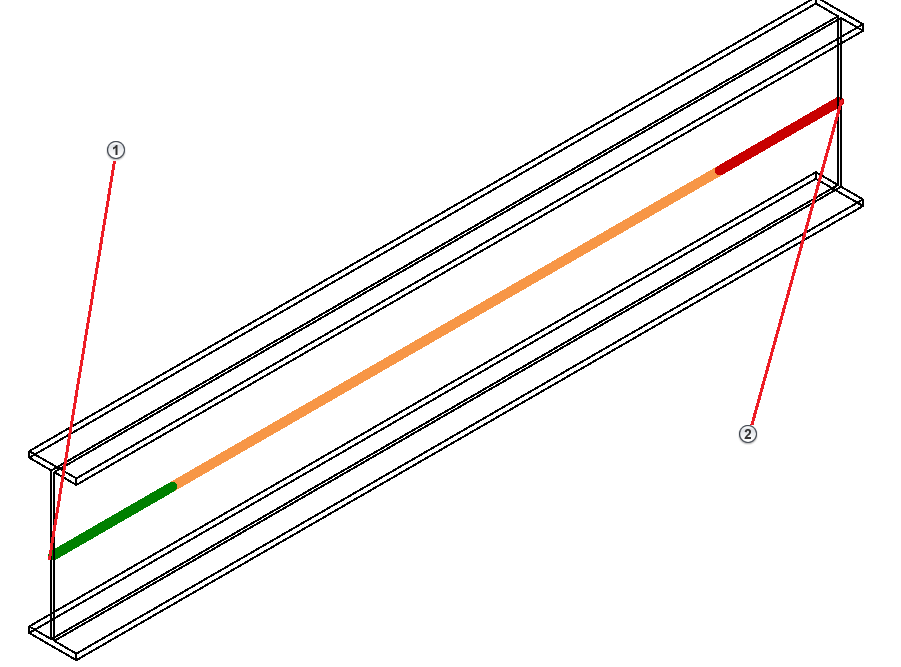

In den Abbildungen unten ist eine Trägerübertragung von Advance Steel zu Revit zu sehen.
| Advance Steel | Revit |
|
|
- Startpunkt
- Endpunkt
Stützen
Stützen werden in Revit unabhängig vom Winkel im Advance Steel-Modell als Tragwerksstützen mit der Einstellung Geneigt - endpunktgesteuert übertragen. In Advance Steel werden sie als Stützen importiert, und als Modellrolle wird Stütze festgelegt.

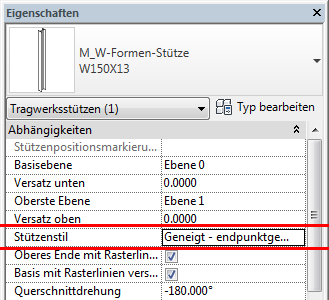

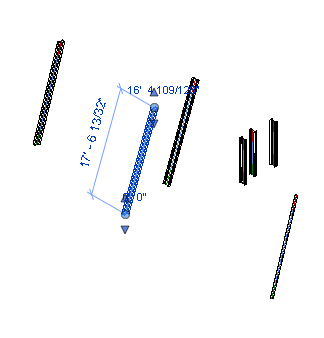

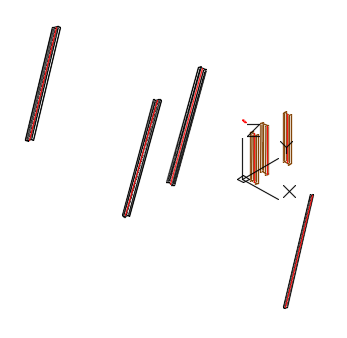

In den Abbildungen unten sehen Sie ein Modell in Advance Steel, das mehrere geneigte und vertikale Stützen enthält. Das Modell wurde in Revit übertragen, wo die Stützen mit dem Stützenstil Geneigt - endpunktgesteuert importiert wurden.
| Advance Steel | Revit |
 |
|
