3D Structure Viewer ist ein interaktives Web-Navigationswerkzeug, mit dem Sie das Berechnungsmodell überprüfen, Berechnungsergebnisse anzeigen und während der Berechnung ausgegebene Warnungen in einer dynamischen Ansicht einsehen können. Abgesehen von den in Revit verfügbaren Ergebnistypen, können Sie zusätzliche Ergebnistypen für ein Modell anzeigen und detaillierte Ergebnisse für jedes Element untersuchen.
Zugriff
Auf der Seite Modell der Autodesk® 360 Structural Analysis-Website können Sie auf 3D Structure Viewer zugreifen. Klicken Sie hierfür für jede durchgeführte Berechnung in Ihrem Modell in der Tabelle auf
(3D Structure Viewer).
3D Structure Viewer ist auch im Bericht für die ausgewählte Berechnung in den folgenden Bereichen verfügbar:
- Allgemeine Ansicht
- Modell des Tragwerks (nur in einem Bericht zur statischen Berechnung)
- Liste der während der Berechnung aufgetretenen Warnungen Anmerkung: Sie können auch auf die ausgewählte Warnungsverknüpfung in der Liste klicken, um die entsprechende 3D-Ansicht zu öffnen.
Überblick

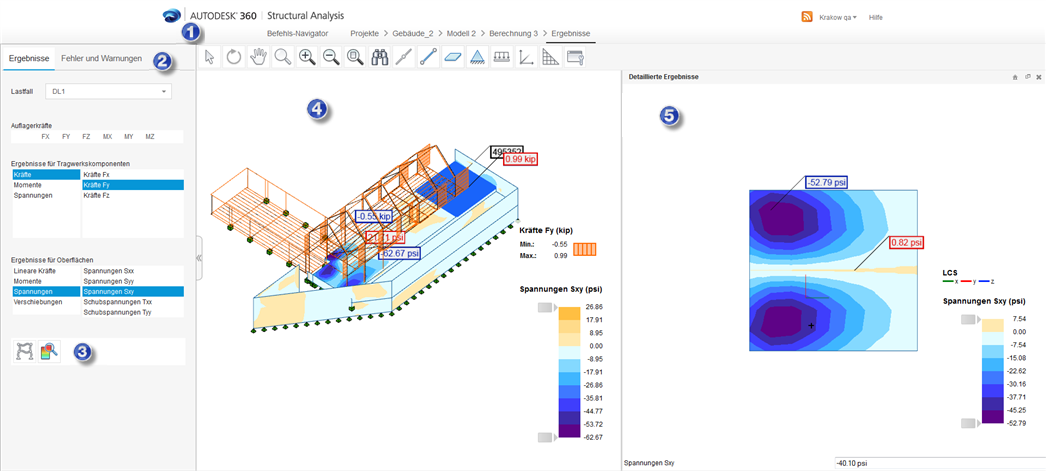

- 1. Navigation und Einstellungen
-
Hier sind Befehle enthalten, mit denen Sie das Modell in der Ansicht bearbeiten und Einstellungen für die Anzeige des Modells und der Ergebnisse angeben können. Weitere Informationen finden Sie unter: Modellbearbeitung und Einstellungen in 3D Structure Viewer
- 2. Registerkarten
-
- Ergebnisse.
Zeigt eine Liste der Ergebnisse in Abhängigkeit von der Art der durchgeführten Berechnung an: Statisch oder Schwerkraft. Sie können dieselben Ergebnistypen auch in Revit anzeigen.
- Fehler und Warnungen
Zeigt Fehler und Warnungen an, die während der Berechnungen in einer 3D-Ansicht ausgegeben werden. Diese Registerkarte wird für Berechnungen angezeigt, die Fehler oder Warnungen enthalten, die während der Berechnung aufgetreten sind. Modellelemente, die Fehler oder Warnungen verursachen, werden mit Element-IDs aus Revit markiert.
Weitere Informationen finden Sie unter Visualisierung von Tragwerksberechnungsergebnissen in 3D Structure Viewer.
- Ergebnisse.
- 3. Zusätzliche Ergebnisse, die nur auf der Website verfügbar sind
-
Sie können zusätzliche Ergebnistypen nur auf der Website anzeigen und untersuchen. Sie können sie nicht in Revit herunterladen. Die Typen der verfügbaren Ergebnisse sind vom Berechnungstyp abhängig. Sie können auch detaillierte Ergebnisse für ein in der Ansicht ausgewähltes Element anzeigen. Weitere Informationen finden Sie unter Ergebnisse in 3D Structure Viewer und Visualisierung von Tragwerksberechnungsergebnissen in 3D Structure Viewer.
- 4. 3D-Ansicht

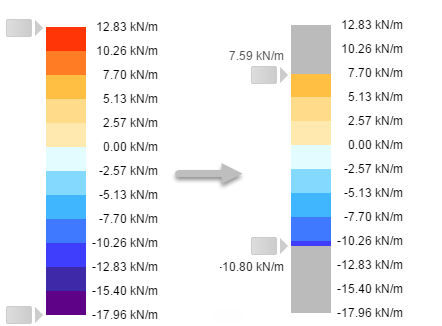

- Dies ist ein Berechnungsmodell in einer 3D-Ansicht. Es zeigt den ausgewählten Ergebnistyp für das Modell an. Legen Sie die Einstellungen für die Anzeige im Dialogfeld Einstellungen fest. Um den Wertebereich der Ergebnisse einzuschränken, klicken Sie auf die Legendenbereiche und halten Sie sie gedrückt, und verschieben Sie sie nach oben und unten.
- 5. Detaillierte Ergebnisse
- Die Ansicht Detaillierte Ergebnisse wird angezeigt, nachdem Sie auf das Symbol

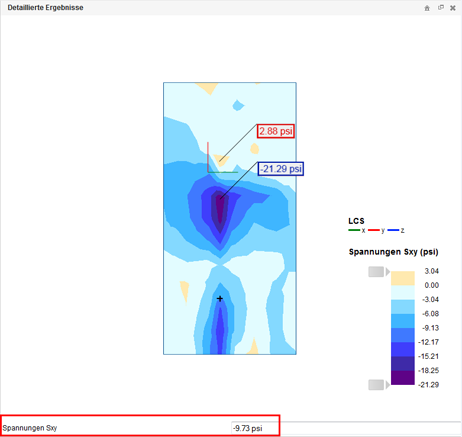

Detaillierte Ergebnisse untersuchen klicken. Es zeigt Extremwerte für den ausgewählten Ergebnistyp, Übersichten (für Flächenelemente) und Diagramme (für Tragwerkskomponenten) für ein Element an, das Sie in der 3D-Ansicht (4) ausgewählt haben. Sie können auch die Ergebniswerte an Punkten, die Sie auswählen, anzeigen.
Voraussetzungen
Zur Verwendung von 3D Structure Viewer muss die WebGL-Technologie in einem Browser aktiviert sein.
Wenn WebGL nicht unterstützt wird, werden die entsprechende Informationen im Viewer angezeigt. Weitere Informationen zu WebGL finden Sie unter www.khronos.org/webgl.
