Optimale Verfahren: Fertigungsdetaillierung in Revit

Folgen Sie diesen Empfehlungen, um bei der Fertigungsdetaillierung in Revit produktiver vorzugehen und optimale Ergebnisse zu erhalten.

Neupositionieren von Teilen

• Halten Sie die UMSCHALTTASTE gedrückt, während Sie ein Anschlussstück ziehen, um mehrere Teile frei neu zu positionieren. Beispiel:
  • Wenn Sie das Anschlussstück bei gedrückter UMSCHALTTASTE ziehen, können Sie das Rohr in beliebiger Richtung verschieben.

• Wenn Sie das Anschlussstück ziehen und die UMSCHALTTASTE dabei nicht gedrückt halten, sind die Möglichkeiten beim Verschieben eingeschränkt.

• Verwenden Sie das Werkzeug Verschieben, wenn das Verschieben mit größerer Genauigkeit erfolgen soll. Weitere Informationen erhalten Sie unter Verschieben von Elementen mithilfe des Werkzeugs Verschieben.

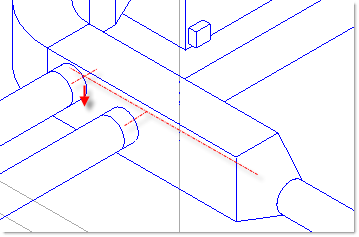

Zentrieren von versetzten Stutzen vor dem Aufrufen von Entwurf in Fertigung

Stellen Sie zum Verbessern der Ergebnisse beim Konvertieren eines Revit-Modells in Fertigungsteile sicher, dass versetzte Stutzen an der Mitte ausgerichtet werden, bevor Sie das Werkzeug Entwurf in Fertigung aufrufen. Nach Abschluss der Konvertierung können Sie die Stutzen neu positionieren.

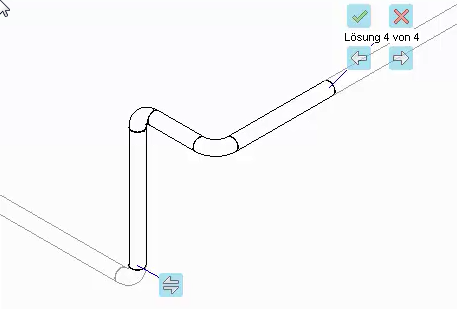

Hinzufügen einer Biegung für Lücken, die drei Biegungen erfordern, vor dem Aufrufen von Routing und Füllung

Wenn Sie eine Lücke zwischen zwei Geraden haben, die sich wie nachstehend abgebildet in verschiedenen Höhen befinden, und Sie die Lücke mittels einer Lösung schließen möchten, die drei Biegungen umfasst, platzieren Sie die erste Biegung am Ende einer der Geraden, bevor Sie das Werkzeug Routing und Füllung aufrufen.

Revit bietet zum Schließen der Lücke eine Lösung mit zwei zusätzlichen Biegungen.

Verwenden von Routing und Füllung zum Anschließen eines Abzweigs an ein Hauptsegment

Verwenden Sie beim Anschließen eines Abzweigs an ein Hauptsegment Routing und Füllung. Stutzen/Dehnen verwendet immer die erste Lösung. Diese führt jedoch möglicherweise nicht zum gewünschten Ergebnis. Indem Sie Routing und Füllung verwenden, können Sie schneller zur gewünschten Lösung gelangen.

Kante fangen beim Schneiden in ein gerades Segment

Wenn Sie ein Fertigungsteil in ein gerades Segment einfügen oder einschneiden, z. B. für eine T-Verzweigung und dabei die Spurlinie einer schneidenden Abzweigleitung als Fangreferenz verwenden, sollten Sie zum Fangen des Teils an der Schnittstelle nicht auf die Achse, sondern auf die Kante des geraden Segments klicken.

Der Grund dafür ist, dass beim Fangen an der Kante das Teil an der Spurlinie gefangen wird. Beim Objektfang an der Achse wird das Bauteil am Raster gefangen, nicht an der Spurlinie. Weitere Informationen zum Verhalten des Objektfangs in Revit finden Sie unter Objektfang.

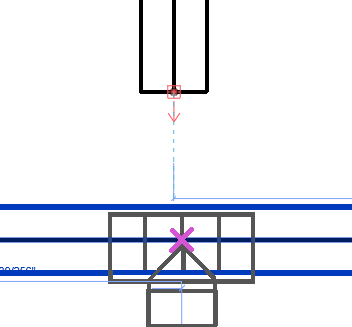

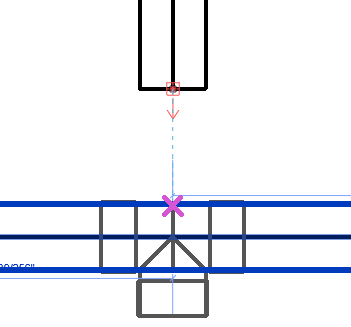

Fangen Sie die Kante des Teils (durch Klicken), wie unten gezeigt (fängt Spurlinie):	Fangen nicht auf die Achse des Teils (d. h., klicken Sie nicht darauf), wie unten gezeigt (fängt Fangraster):
