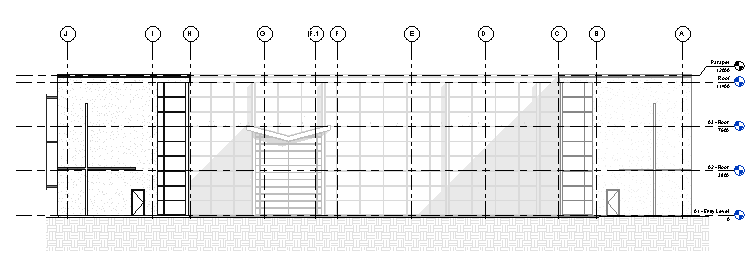

Mithilfe der Funktion Tiefenabschwächung können Sie steuern, wie Elemente, die sich in größerer Entfernung vom Betrachter befinden, in Ansichten und Schnittansichten angezeigt werden.
Die Tiefenabschwächung steht in Ansichten der Disziplinen Architektur und Koordination zur Verfügung und ermöglicht Architekten eine bessere Visualisierung von Ansichten und Schnittansichten.
Video: Tiefenabschwächung
Anmerkung: Dieses Video wurde unter Verwendung von Revit aufgezeichnet. Wenn Sie diese Vorgänge in Revit LT durchführen, fallen Ihnen eventuell geringfügige Unterschiede in den Funktionen und der Benutzeroberfläche auf.
Mithilfe dieser grafischen Anzeigeoption können Sie rasch verdeutlichen, welche Elemente sich weiter entfernt oder im Vordergrund der Ansicht befinden. Um die Tiefe der Modellansicht zu steuern und die Wirkung der Tiefenabschwächung zu verbessern, aktivieren Sie den Parameter Hintere Schnittebene, und geben Sie einen Wert für Versatz der hinteren Grenze ein.
Tiefenabschwächung
- Sie kann für Modellelemente und Grafikeffekte wie Schatten und skizzenartige Linien verwendet werden.
- Sie steht nicht für Beschriftungselemente, Linienstärken, Liniengrafiken sowie Hintergrundbild oder -farbe zur Verfügung.
Nachdem Sie die Tiefenabschwächung in einer Ansicht angewendet haben, haben Sie folgende Möglichkeiten:
- Exportieren der Ansicht in eine Bilddatei
- Drucken der Ansicht (nur Rasterverarbeitung)
- Hinzufügen der Ansicht zu einem Plan
