Sie können die Werte der Bemaßungsparameter für Querschnittsformen warmgewalzter Stahltragwerkselemente überprüfen und ändern.
Diese Typeneigenschaften werden unter Verwendung des Familienkategorieparameters Querschnittsform für das Element erstellt.
| Querschnittsform | Verfügbare Bemaßungsparameter für die Form |
|---|---|
Standardrohr
 |
D. Durchmesser: der Außendurchmesser der runden Querschnittsform. T. Wandstärke: die lotrechte Konstruktionsdicke zwischen der inneren und äußeren Oberfläche einer Querschnittsform. t. Nominelle Wandstärke: der durchschnittliche lotrechte Abstand zwischen der inneren und äußeren Oberfläche der Querschnittsform. y. Schwerpunkt horizontal: die Entfernung vom Schwerpunkt der Querschnittsform zum linken Ende entlang der horizontalen Achse. z. Schwerpunkt vertikal: die Entfernung vom Schwerpunkt der Querschnittsform zum unteren Ende entlang der vertikalen Achse. alpha. Winkel der Hauptachsen: der Drehwinkel zwischen den Hauptachsen und den Referenzebenen des Querschnitts. Dies wird als Familienparameter für die Tragwerksbemessung aufgelistet. |
I-Profil mit parallelen Flanschflächen
 |

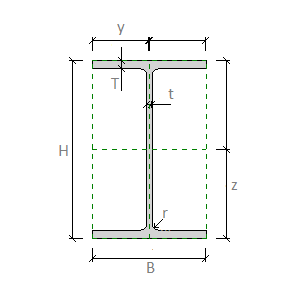

BBreite: die äußere Breite der Querschnittsform. H Höhe: die äußere Höhe der Querschnittsform. T Flanschdicke: der Abstand zwischen den Außenflächen des Flanschs in der Querschnittsform. t. Stegdicke: der Abstand zwischen den Außenflächen des Stegs in der Querschnittsform. r. Stegabrundung: der Radius der Abrundung zwischen dem Steg und dem Flansch. y. Schwerpunkt horizontal: die Entfernung vom Schwerpunkt der Querschnittsform zum linken Ende entlang der horizontalen Achse. z. Schwerpunkt vertikal: die Entfernung vom Schwerpunkt der Querschnittsform zum unteren Ende entlang der vertikalen Achse. alpha. Winkel der Hauptachsen: der Drehwinkel zwischen den Hauptachsen und den Referenzebenen des Querschnitts. Dies wird als Familienparameter für die Tragwerksbemessung aufgelistet. |
I-Profil mit geneigten Flanschflächen
 |

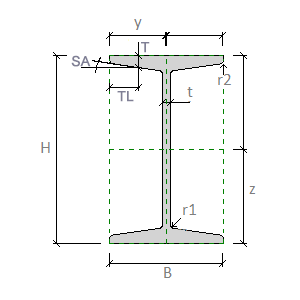

BBreite: die äußere Breite der Querschnittsform. H Höhe: die äußere Höhe der Querschnittsform. T Flanschdicke: der Abstand zwischen den Außenflächen des Flanschs in der Querschnittsform. OL.Position für Flanschdicke: der Abstand zwischen dem Ende der geneigten Flanschfläche und der Position, an der die Flanschdicke gemessen wird. SA.Winkel für geneigte Flanschflächen: der Winkel zwischen der Ebene der geneigten Flanschfläche und der horizontalen Ebene in der Querschnittsform. t. Stegdicke: der Abstand zwischen den Außenflächen des Stegs in der Querschnittsform. r1. Stegabrundung: der Radius der Abrundung zwischen dem Steg und dem Flansch. r2. Flanschabrundung: der Radius der Abrundung am Ende eines Flanschs in der Querschnittsform. y. Schwerpunkt horizontal: die Entfernung vom Schwerpunkt der Querschnittsform zum linken Ende entlang der horizontalen Achse. z. Schwerpunkt vertikal: die Entfernung vom Schwerpunkt der Querschnittsform zum unteren Ende entlang der vertikalen Achse. alpha. Winkel der Hauptachsen: der Drehwinkel zwischen den Hauptachsen und den Referenzebenen des Querschnitts. Dies wird als Familienparameter für die Tragwerksbemessung aufgelistet. |
I-Profil Breitflansch
 |

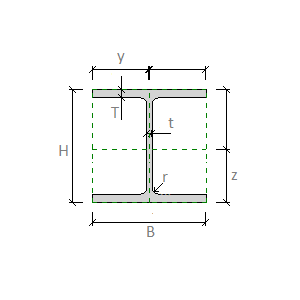

BBreite: die äußere Breite der Querschnittsform. H Höhe: die äußere Höhe der Querschnittsform. T Flanschdicke: der Abstand zwischen den Außenflächen des Flanschs in der Querschnittsform. t. Stegdicke: der Abstand zwischen den Außenflächen des Stegs in der Querschnittsform. r. Stegabrundung: der Radius der Abrundung zwischen dem Steg und dem Flansch. y. Schwerpunkt horizontal: die Entfernung vom Schwerpunkt der Querschnittsform zum linken Ende entlang der horizontalen Achse. z. Schwerpunkt vertikal: die Entfernung vom Schwerpunkt der Querschnittsform zum unteren Ende entlang der vertikalen Achse. alpha. Winkel der Hauptachsen: der Drehwinkel zwischen den Hauptachsen und den Referenzebenen des Querschnitts. Dies wird als Familienparameter für die Tragwerksbemessung aufgelistet. |
C-Profil mit parallelen Flanschflächen
 |

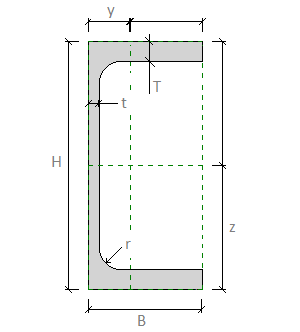

BBreite: die äußere Breite der Querschnittsform. H Höhe: die äußere Höhe der Querschnittsform. T Flanschdicke: der Abstand zwischen den Außenflächen des Flanschs in der Querschnittsform. t. Stegdicke: der Abstand zwischen den Außenflächen des Stegs in der Querschnittsform. r. Stegabrundung: der Radius der Abrundung zwischen dem Steg und dem Flansch. y. Schwerpunkt horizontal: die Entfernung vom Schwerpunkt der Querschnittsform zum linken Ende entlang der horizontalen Achse. z. Schwerpunkt vertikal: die Entfernung vom Schwerpunkt der Querschnittsform zum unteren Ende entlang der vertikalen Achse. alpha. Winkel der Hauptachsen: der Drehwinkel zwischen den Hauptachsen und den Referenzebenen des Querschnitts. Dies wird als Familienparameter für die Tragwerksbemessung aufgelistet. |
C-Profil mit geneigten Flanschflächen
 |

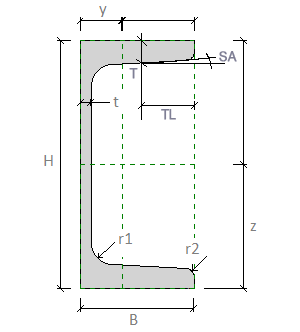

BBreite: die äußere Breite der Querschnittsform. H Höhe: die äußere Höhe der Querschnittsform. T Flanschdicke: der Abstand zwischen den Außenflächen des Flanschs in der Querschnittsform. OL.Position für Flanschdicke: der Abstand zwischen dem Ende der geneigten Flanschfläche und der Position, an der die Flanschdicke gemessen wird. SA.Winkel für geneigte Flanschflächen: der Winkel zwischen der Ebene der geneigten Flanschfläche und der horizontalen Ebene in der Querschnittsform. t. Stegdicke: der Abstand zwischen den Außenflächen des Stegs in der Querschnittsform. r1. Stegabrundung: der Radius der Abrundung zwischen dem Steg und dem Flansch. r2. Flanschabrundung: der Radius der Abrundung am Ende eines Flanschs in der Querschnittsform. y. Schwerpunkt horizontal: die Entfernung vom Schwerpunkt der Querschnittsform zum linken Ende entlang der horizontalen Achse. z. Schwerpunkt vertikal: die Entfernung vom Schwerpunkt der Querschnittsform zum unteren Ende entlang der vertikalen Achse. alpha. Winkel der Hauptachsen: der Drehwinkel zwischen den Hauptachsen und den Referenzebenen des Querschnitts. Dies wird als Familienparameter für die Tragwerksbemessung aufgelistet. |
L-Winkel
 |

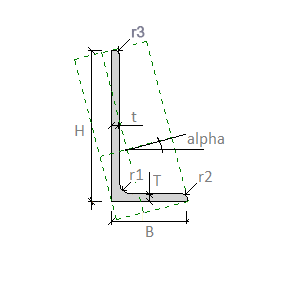

BBreite: die äußere Breite der Querschnittsform. H Höhe: die äußere Höhe der Querschnittsform. T Flanschdicke: der Abstand zwischen den Außenflächen des Flanschs in der Querschnittsform. t. Stegdicke: der Abstand zwischen den Außenflächen des Stegs in der Querschnittsform. r1. Stegabrundung: der Radius der Abrundung zwischen dem Steg und dem Flansch. r2. Flanschabrundung: der Radius der Abrundung am Ende eines Flanschs in der Querschnittsform. r3. Stegabrundung: der Radius der Abrundung am oberen Ende des Stegs in der Querschnittsform. y. Schwerpunkt horizontal: die Entfernung vom Schwerpunkt der Querschnittsform zum linken Ende entlang der horizontalen Achse. z. Schwerpunkt vertikal: die Entfernung vom Schwerpunkt der Querschnittsform zum unteren Ende entlang der vertikalen Achse. alpha. Winkel der Hauptachsen: der Drehwinkel zwischen den Hauptachsen und den Referenzebenen des Querschnitts. Dies wird als Familienparameter für die Tragwerksbemessung aufgelistet. |
I-Profil geteilt mit parallelen Flanschflächen
 |
BBreite: die äußere Breite der Querschnittsform. H Höhe: die äußere Höhe der Querschnittsform. T Flanschdicke: der Abstand zwischen den Außenflächen des Flanschs in der Querschnittsform. t. Stegdicke: der Abstand zwischen den Außenflächen des Stegs in der Querschnittsform. r. Stegabrundung: der Radius der Abrundung zwischen dem Steg und dem Flansch. y. Schwerpunkt horizontal: die Entfernung vom Schwerpunkt der Querschnittsform zum linken Ende entlang der horizontalen Achse. z. Schwerpunkt vertikal: die Entfernung vom Schwerpunkt der Querschnittsform zum unteren Ende entlang der vertikalen Achse. alpha. Winkel der Hauptachsen: der Drehwinkel zwischen den Hauptachsen und den Referenzebenen des Querschnitts. Dies wird als Familienparameter für die Tragwerksbemessung aufgelistet. |
I-Profil geteilt mit geneigten Flanschflächen
 |
BBreite: die äußere Breite der Querschnittsform. H Höhe: die äußere Höhe der Querschnittsform. T Flanschdicke: der Abstand zwischen den Außenflächen des Flanschs in der Querschnittsform. OL.Position für Flanschdicke: der Abstand zwischen dem Ende der geneigten Flanschfläche und der Position, an der die Flanschdicke gemessen wird. SA.Winkel für geneigte Flanschflächen: der Winkel zwischen der Ebene der geneigten Flanschfläche und der horizontalen Ebene in der Querschnittsform. t. Stegdicke: der Abstand zwischen den Außenflächen des Stegs in der Querschnittsform. r1. Stegabrundung: der Radius der Abrundung zwischen dem Steg und dem Flansch. r2. Flanschabrundung: der Radius der Abrundung am Ende eines Flanschs in der Querschnittsform. y. Schwerpunkt horizontal: die Entfernung vom Schwerpunkt der Querschnittsform zum linken Ende entlang der horizontalen Achse. z. Schwerpunkt vertikal: die Entfernung vom Schwerpunkt der Querschnittsform zum unteren Ende entlang der vertikalen Achse. alpha. Winkel der Hauptachsen: der Drehwinkel zwischen den Hauptachsen und den Referenzebenen des Querschnitts. Dies wird als Familienparameter für die Tragwerksbemessung aufgelistet. |

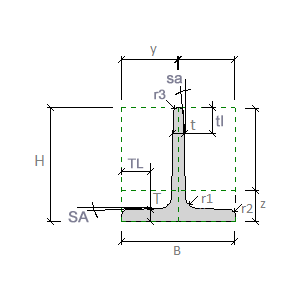

T-Profile
 |

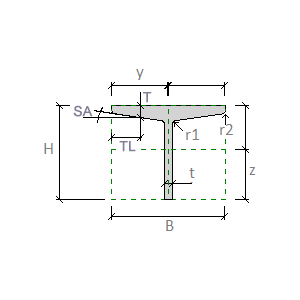

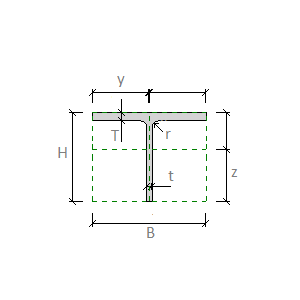

BBreite: die äußere Breite der Querschnittsform. H Höhe: die äußere Höhe der Querschnittsform. OL.Position für Flanschdicke: der Abstand zwischen dem Ende der geneigten Flanschfläche und der Position, an der die Flanschdicke gemessen wird. SA.Winkel für geneigte Flanschflächen: der Winkel zwischen der Ebene der geneigten Flanschfläche und der horizontalen Ebene in der Querschnittsform. t. Stegdicke: der Abstand zwischen den Außenflächen des Stegs in der Querschnittsform. tl.Position für Stegdicke: der Abstand zwischen dem Ende des geneigten Stegs und der Position, an der die Stegdicke gemessen wird. sa.Winkel für geneigte Stege: der Winkel zwischen der Ebene des geneigten Stegs und der vertikalen Ebene in der Querschnittsform. r1. Stegabrundung: der Radius der Abrundung zwischen dem Steg und dem Flansch. r2. Flanschabrundung: der Radius der Abrundung am Ende eines Flanschs in der Querschnittsform. r3. Stegabrundung: der Radius der Abrundung am oberen Ende des Stegs in der Querschnittsform. y. Schwerpunkt horizontal: die Entfernung vom Schwerpunkt der Querschnittsform zum linken Ende entlang der horizontalen Achse. z. Schwerpunkt vertikal: die Entfernung vom Schwerpunkt der Querschnittsform zum unteren Ende entlang der vertikalen Achse. alpha. Winkel der Hauptachsen: der Drehwinkel zwischen den Hauptachsen und den Referenzebenen des Querschnitts. Dies wird als Familienparameter für die Tragwerksbemessung aufgelistet. |
