Anzeigen des Sicherheitsfaktors

In diesem Schritt untersuchen wir den Sicherheitsfaktor am Zeitschritt mit dem maximalen Spannungswert.

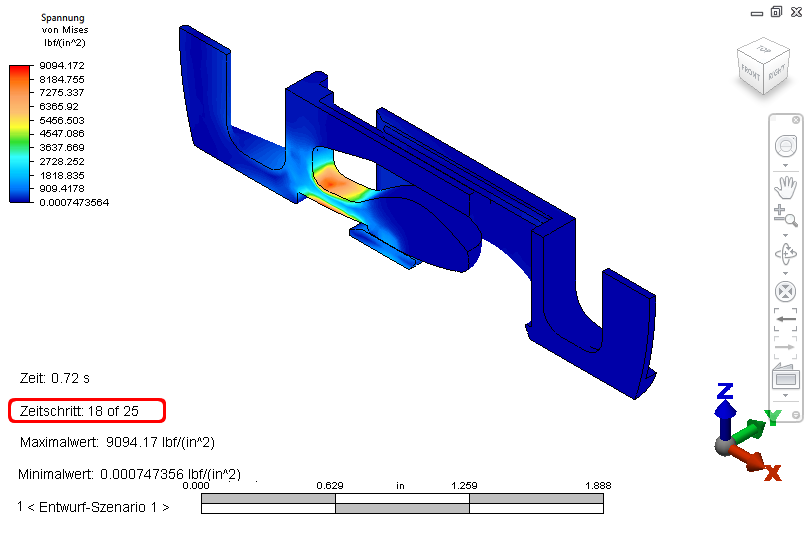

Anknüpfend an die vorherige Seite sollte die Mises-Spannung für Zeitschritt 18 angezeigt werden, wie in der folgenden Abbildung dargestellt:

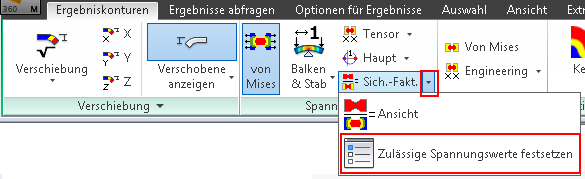

1. Wechseln Sie zur Registerkarte Ergebniskonturen, klicken Sie in der Gruppe Spannung auf den Pfeil neben Sicherheitsfaktor, und klicken Sie dann auf Zulässige Spannungswerte festlegen aus dem Dropdown-Menü.

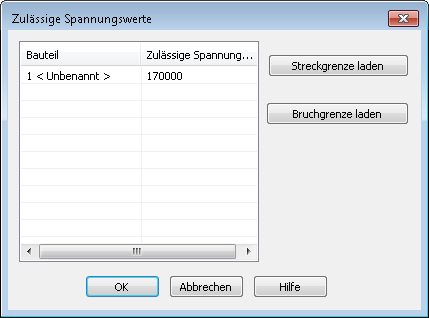

   Das folgende Dialogfeld wird angezeigt:



   Beachten Sie, dass die zulässigen Spannungswerte bereits definiert sind. Der zulässige Spannungswert jedes Materials wird vorgabemäßig entsprechend der Streckgrenze festgelegt. Sie können alternativ wählen, dass die Sicherheitsfaktorergebnisse auf der äußersten Kraft des Materials basieren. Bei dem in diesem Modell verwendeten Material Polykarbonat ist die äußerste Spannung nur geringfügig höher als die Streckgrenze. Bei Metallen herrscht in der Regel ein viel größerer Unterschied zwischen der Streckgrenze und der äußersten Kraft.

   • Klicken Sie auf OK, um das Dialogfeld Zulässige Spannungswerte zu schließen.

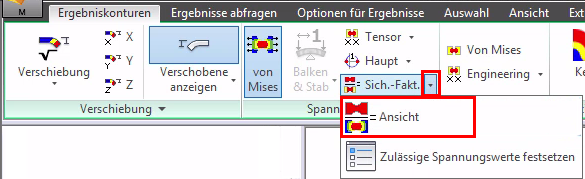

2. Klicken Sie erneut auf den Pfeil neben Sicherheitsfaktor , und klicken Sie diesmal auf Ansicht im Dropdown-Menü.

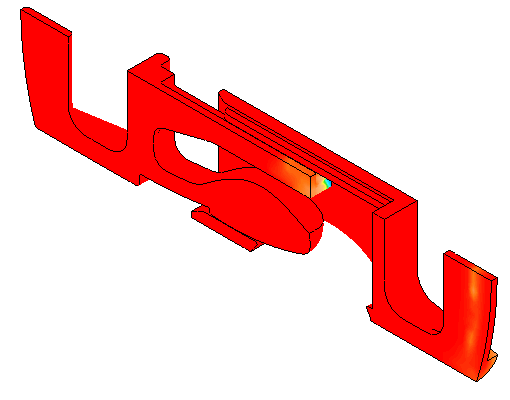

   So sollte es aussehen:



3. Dieses Diagramm zeigt uns nicht viel, passen wir also den Legendenbereich an:

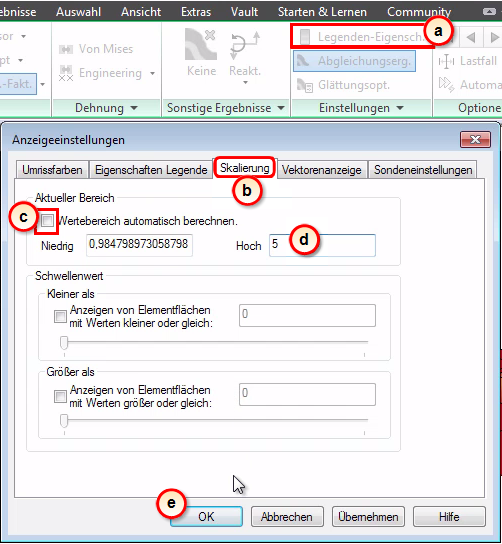

   1. Klicken Sie auf Eigenschaften Legende.
   2. Wechseln Sie zur Registerkarte Skalierung.
   3. Deaktivieren Sie die Option Wertebereich automatisch berechnen.
   4. Geben Sie 5 als Höchstwert ein.
   5. Klicken Sie auf OK.

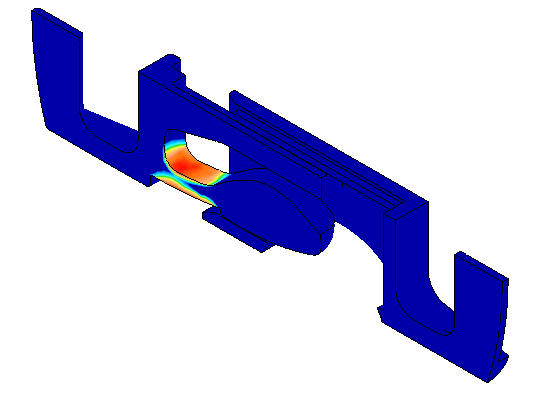

   So sollte es aussehen:



   Der Plotlegende können Sie entnehmen, dass der minimale Sicherheitsfaktor etwas kleiner als 1 ist, was darauf hinweist, dass die Streckgrenze überschritten wurde. Der betroffene Bereich befindet sich dort, wo sich die Lasche am Bügel biegt. Der Federbügel wird wahrscheinlich an dieser Position versagen.

4. Um den minimalen Sicherheitsfaktor genau zu ermitteln und bestimmte Werte zu prüfen, gehen Sie wie folgt vor:

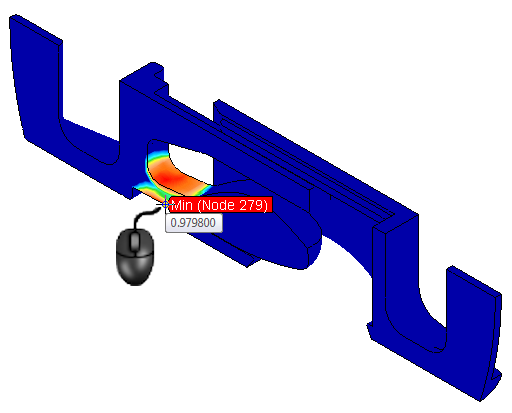

   1. Klicken Sie auf Ergebnisse abfragen Sondenminimum, um eine Sonde auf dem Knoten mit dem geringsten Sicherheitsfaktor zu platzieren. Beachten Sie, dass die Knotennummer die gleiche ist wie zuvor als Knoten mit der maximalen Spannung identifiziert.



   2. Klicken Sie auf Ergebnisse abfragen Prüfen, und bewegen Sie die Maus im Bereich der niedrigsten Sicherheitsfaktoren (rote Bereiche). An der Minimum-Prüfstelle zeigt das Sondenwerkzeug den gleichen Wert an, der auch unten in der Plotlegende angezeigt wird.



Abschluss

In wenigen Minuten haben Sie eine komplette mechanische Ereignissimulation einer Feder-Clip-Baugruppe durchgeführt. Sie haben Materialien, Kontakte und Abhängigkeiten zugewiesen und Ansichten erstellt, die das Verhalten der Baugruppe zum besseren Verständnis darstellen.
