Als Nächstes soll ein Volumennetz für das Modell erstellt werden.
Netz
3D-Netzeinstellungen. Das Dialogfeld Netzeinstellungen des Modells wird angezeigt. Beachten Sie, dass der vorgegebene Netztyp Volumenkörper lautet.

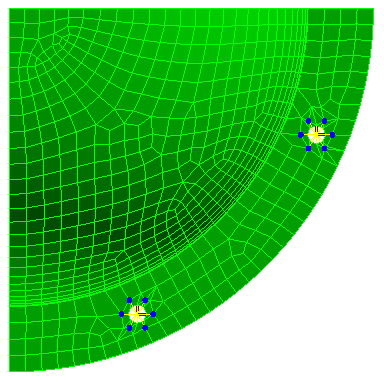

Beachten Sie, wie die Schrauben auf dem Flächennetz des CAD-Bauteils mit den Knoten an den Konstruktionspunkten verbunden sind.
), das direkt oberhalb des ViewCube angezeigt wird, wenn sich der Cursor in diesem Bereich befindet. Eine isometrische Ansicht des fertigen Modells wird angezeigt.
Ansicht
Darstellung

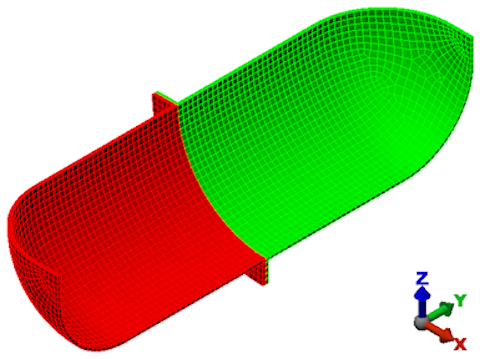

CAD-Flächen. Anstatt auf den ursprünglichen CAD-Flächen basiert die Modellschattierung nun auf dem FEM-Netz. Dieses Schattierungsverfahren verbessert im Regelfall das Rendern der Netzlinien auf gekrümmten Flächen und verhindert, dass die Netzlinien von der Flächenschattierung verdeckt werden. Das Modell sollte nun wie nachfolgend dargestellt aussehen.
Speichern, um das Modell zu speichern.
Dieses Lernprogramm ist jetzt abgeschlossen. Sie können das vernetzte Modell zum Abschluss des Lernprogramms Verschraubter Flansch – Statische Spannungsanalyse verwenden.
