Erstellen des Volumennetzes für das Modell

1. Klicken Sie auf Netz Netz 3D-Netzeinstellungen. Das Dialogfeld Netzeinstellungen des Modells wird angezeigt.
   1. Klicken Sie auf Optionen.
      1. Wählen Sie in der Dropdown-Liste Typ den Eintrag Absolute Netzgröße.
      2. Geben Sie 0.1 in das Feld Größe ein.
      3. Klicken Sie auf OK.
   2. Klicken Sie zum Starten der Vernetzung auf Netz erzeugen.
2. Wenn Sie zur Überprüfung der Netzergebnisse aufgefordert werden, klicken Sie auf Nein.

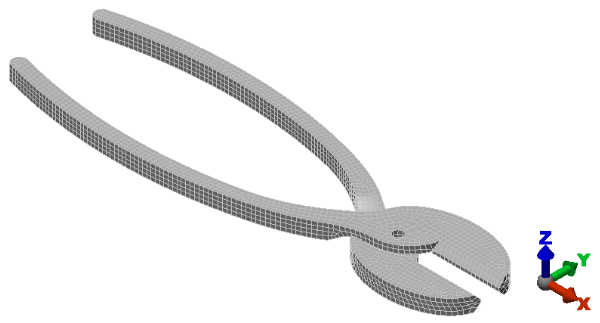

3. Um die Netzlinien besser zu sehen, klicken Sie zum Deaktivieren auf Ansicht Darstellung CAD-Flächen. Anstatt auf den ursprünglichen CAD-Flächen basiert die Modellschattierung nun auf dem FEM-Netz. Dieses Schattierungsverfahren verbessert im Regelfall das Rendern der Netzlinien auf gekrümmten Flächen und verhindert, dass die Netzlinien von der Flächenschattierung verdeckt werden. Das Modell sieht aus wie in der folgenden Abbildung.



Anmerkung: Obwohl der Standardnetztyp Volumen ist, wurde bisher nur das Flächennetz erstellt. Die Erstellung der inneren Netzlinien erfolgt vorgabegemäß erst dann, wenn der Befehl Simulation ausführen oder Modell überprüfen zum ersten Mal ausgeführt wird.
