- Klicken Sie mit der rechten Maustaste auf die Überschrift Ebene 2<YZ(+X) > unter Ebenen im Browser (Strukturansicht) und wählen Sie Alle Skizzen wählen. Die Überschriften der Konstruktionsobjektgruppen unter jedem Bauteil im Browser werden ausgewählt und hervorgehoben.
- Klicken Sie auf
Netz
Netz 2D-Netz generieren. (Anmerkung: Sie können auch mit der rechten Maustaste auf eine der ausgewählten Überschriften klicken und den Befehl 2D-Netz generieren aus dem Kontextmenü wählen.) - Aktivieren Sie die Option Netzgröße und geben Sie im Feld daneben den Wert 0.15 ein.
- Klicken Sie auf Anwenden, um das 2D-Netz zu generieren.

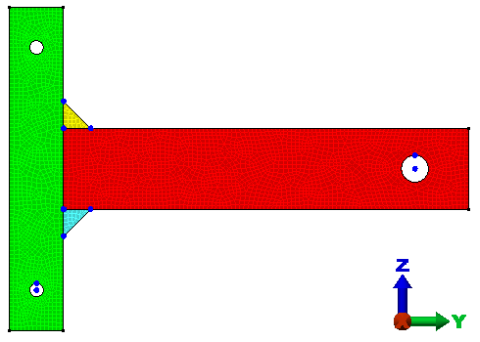

Der Elementtyp wird für alle Bauteile automatisch auf 2D gesetzt und das Modell wie in der folgenden Abbildung dargestellt.
- Klicken Sie im Schnellzugriff-Werkzeugkasten auf
Speichern, um das Modell zu speichern.
Dieses Lernprogramm ist jetzt abgeschlossen. Sie können das vernetzte Modell im Lernprogramm 2D-Schweißkonstruktion – Statische Spannungsanalyse verwenden.
