Ein Balkenelement verfügt über zwei Knoten. Wenn Sie eine Linie, die ein Balkenelement darstellt, von einem Punkt zu einem anderen zeichnen, ist der erste Punkt der I-Knoten und der zweite der J-Knoten. Ein dritter Punkt im Raum, der K-Knoten, liefert die Ausrichtung der Querschnittseigenschaften. Der K-Knoten wird anhand der Flächennummer der Linien definiert oder kann manuell festgelegt und auf die ausgewählten Linien angewendet werden. Das Ausrichtungsschema sieht wie folgt aus:
- Die lokale Achse 1 weist vom I-Knoten zum J-Knoten.
- Die lokale Achse 2 verläuft lotrecht zur Balkenelementlinie, liegt in der Ebene I, J, K und weist in die Richtung des Ausrichtungspunkts (K).
- Die lokale Achse 3 ist das Kreuzprodukt der lokalen Achsen 1 und 2 (auch Rechte-Hand-Regel genannt).
Die folgende Abbildung zeigt einen Balken mit breitem Flansch, bei dem die lokale Achse 2 (schwache Biegung) in die +Z-Richtung ausgerichtet ist.
Im gegenständlichen Modell sind die Linien an den korrekten Positionen gezeichnet, und die lokale Achse 2 ist für alle Elemente korrekt ausgerichtet. Wie Sie jedoch auf der vorherigen Seite des Lernprogramms gesehen haben, ist die lokale Achse 3 für die 7-x-4-Winkel, welche die X-Strebe im unteren Teil des Masts enthalten, nicht korrekt. Die einzige Möglichkeit zum Umkehren der Richtung der lokalen Achse 3 besteht im Vertauschen der I- und J-Knoten der entsprechenden Balkensegmente. Gehen Sie dazu wie folgt vor:
- Klicken Sie auf die Registerkarte
FEM-Editor oberhalb des Browsers, um in den FEM-Editor zurückzukehren. - Klicken Sie auf
Zeichnen
Konstruktion Layersteuerung. Das Dialogfeld Layersteuerung wird angezeigt. - Aktivieren Sie das Kontrollkästchen in der Spalte Filter für Layer 1. Dadurch bleiben die 8-x-6-Winkel sichtbar, ohne ausgewählt zu werden.
- Klicken Sie in den Anzeigebereich, um dieses Fenster aktiv zu machen.
- Während der Modus
Auswahl Auswählen Linien aktiv ist, drücken Sie Strg+A, um alle Linien in Layer 2 auszuwählen. - Während der Modus

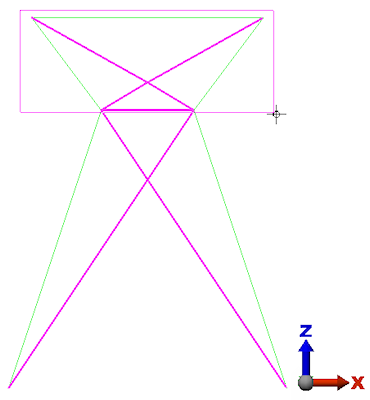

Auswahl Form Punkt oder Rechteck aktiv ist, halten Sie die Strg-Taste gedrückt, klicken Sie und ziehen Sie einen engen Auswahlrahmen um das kurze horizontale Element und die X-Strebe darüber, wie unten gezeigt. Achten Sie darauf, keine Elemente aus der unteren X-Strebe aufzunehmen.

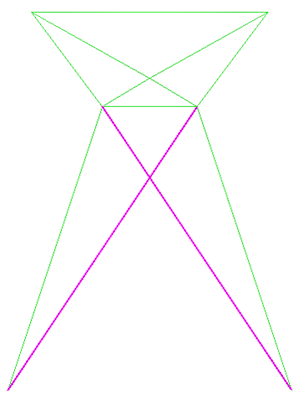

Wenn Sie die Maustaste loslassen, wird die Auswahl der oberen Elemente aufgehoben und nur die untere X-Strebe bleibt ausgewählt, wie unten gezeigt.
- Während der Modus
- Klicken Sie mit der rechten Maustaste in den Anzeigebereich und wählen Sie Balkenausrichtungen I und J vertauschen.
- Drücken Sie ESC, um die aktuelle Auswahl aufzuheben.
- Deaktivieren Sie das Kontrollkästchen in der Spalte Filter für Layer 1.
- Klicken Sie auf Schließen, um das Dialogfeld Layersteuerung zu schließen.
- Klicken Sie auf

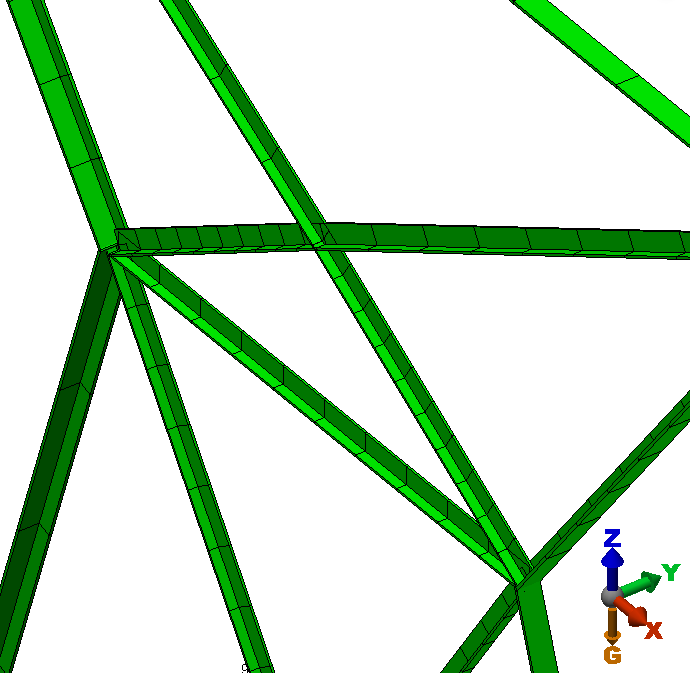

Analyse Analyse Modell prüfen. Das Modell wird validiert und in der Ergebnisanzeige gerendert. - Verwenden Sie das Mausrad zum Hineinzoomen (Mausrad drehen), zum Drehen des Ansichtspunkts (mittlere Maustaste gedrückt halten und ziehen) oder zum Schwenken der Ansicht (Strg-Taste plus mittlere Maustaste gedrückt halten und Maus ziehen). Überprüfen Sie sorgfältig die Ausrichtung der Balken. Sie sollten nun konsistent sein, wie in der folgenden Abbildung gezeigt.
- Klicken Sie auf
Ansicht Darstellung Visueller Stil Schattiert mit Elementen, um zum vorgabemäßigen visuellen Stil für die Ergebnisanzeige zurückzukehren. - Klicken Sie auf die Registerkarte FEM-Editor oberhalb des Browsers, um in den FEM-Editor zurückzukehren.
Jetzt können Sie mit der Anwendung von Abhängigkeiten und Lasten fortfahren.
