Anwenden der Zwangsdrehung und Abhängigkeit auf das Gelenk

1. Klicken Sie auf die rechte Fläche des ViewCube, um eine Ansicht der rechten Seite des Modells zu erreichen.
2. Verwenden Sie Ansicht Navigieren Zoom Fenster, um in den Bereich rund um das Gelenk am freien Ende der Kurbel hineinzuzoomen.
   Anmerkung: Sie können diesen Befehl auch aus der Navigationsleiste öffnen oder zum Hineinzoomen das Mausrad verwenden.

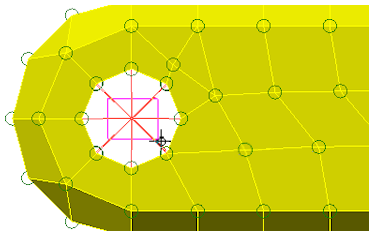

3. Während die Befehle  Auswahl Form Punkt oder Rechteck und  Auswahl Auswählen Scheitelpunkte aktiv sind, klicken Sie und ziehen Sie ein Auswahlrechteck um den Mittelpunkt des Gelenks.



4. Klicken Sie auf Setup Abhängigkeiten Zwangsverschiebungen.
   1. Klicken Sie auf das Optionsfeld Drehung.

   2. Geben Sie 1 in das Feld Größe ein. Die vorgegebene Achsenrichtung (Skalar X) wird beibehalten.

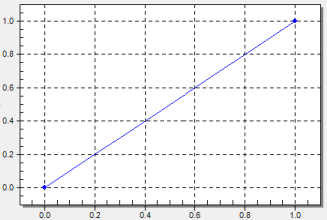

   3. Klicken Sie auf die Schaltfläche Kurve. Die vorgegebene Kurve erhöht den Multiplikator von 0 auf 1 in 1 Sekunde.  Das entspricht dem, was Sie möchten. Die Kurve im Dialogfeld sollte wie in der folgenden Abbildung aussehen.

      • Klicken Sie auf OK, um den Editor der Multiplikatortabelle zu verlassen.
   4. Klicken Sie auf die Schaltfläche Daten.
      1. Geben Sie 1 in die erste Zeile der Spalte Beendigungszeitpunkt ein.
         Anmerkung: Die Zwangsverschiebung kann während eines Simulationsereignisses deaktiviert werden, um bei Bedarf freie Bewegungen zu erlauben. Hier sorgt der Beendigungszeitpunkt 1 Sekunde dafür, dass die Verschiebung während der einsekundigen Dauer des Simulationsereignisses aktiv ist. Deaktivierte Zwangsverschiebungen können auch zu einem späteren Zeitpunkt über den Aktivierungsindex und die nachfolgenden Einträge für den Ursprungszeitpunkt erneut aktiviert werden. Fügen Sie einfach für jede Aktivierung einer Zwangsverschiebung eine Zeile zur Tabelle hinzu.
      2. Klicken Sie auf OK, um die Tabelle der Ursprungs- und Beendigungszeitpunkte zu schließen.
   5. Klicken Sie auf OK, um die Zwangsverschiebung an Knoten zu übernehmen.
5. Solange die mittleren Knoten des Gelenks noch ausgewählt sind, klicken Sie auf Setup Abhängigkeiten Allgemeine Abhängigkeit.
   1. Klicken Sie auf Fixiert und deaktivieren Sie das Kontrollkästchen Rx. Die Verbindung kann sich nur um die X-Richtungsachse drehen.
   2. Klicken Sie auf OK.
6. Wählen Sie Ansicht Navigieren Einschließen (alles einfassen).
