Die maximale Temperatur bei 1200 Sekunden ist etwas mehr als 100° F. Wir erwarten, dass der heißeste Knoten im Innern des Chips auftritt. Die Ergebnisse an internen Knoten werden jedoch vorgabemäßig unterdrückt. Sie zeigen das interne Netz an und verwenden die Maximum-Sonde und die Option Min./Max. Knoten, um die Nummer des heißesten Knotens zu bestimmen. Abschließend zeigen Sie ein Diagramm der Temperatur des heißesten Knotens im Verhältnis zur Zeit an.
- Aktivieren Sie
Ergebnisse abfragen
Sonden Maximum.
- Klicken Sie auf
Ergebnisse abfragen Sonden Min./Max. Knoten, um die Knotennummer für die Prüfung des maximalen Ergebnisses hinzuzufügen. Diese Option befindet sich im Pullout-Abschnitt der Gruppe Sonden.
- Klicken Sie auf

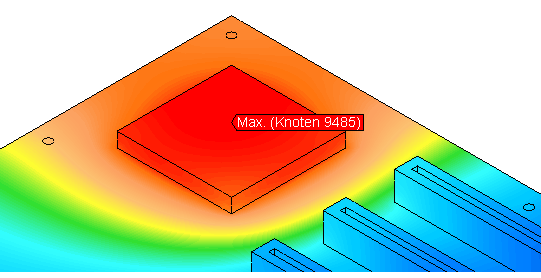

Ergebnisoptionen Ansicht Internes Netz anzeigen, um die Option zu aktivieren. Beobachten Sie die Plotlegende und die Sonde des maximalen Ergebnisses genau, während Sie die Option Internes Netz anzeigen aktivieren. Es ändert sich sowohl die Knotennummer als auch die maximale Temperatur, wenn das interne Netz angezeigt wird. Notieren Sie die Knotennummer, die für die Max-Sonde angezeigt wird, während die Option Internes Netz anzeigen aktiviert ist. Das Modell sollte nun in etwa wie in der folgenden Abbildung aussehen. Die Knotennummer und die Position können aufgrund der Unterschiede im internen Netz anders sein.
- Während die Befehle
Auswahl Form Punkt oder Rechteck und
Auswahl Auswählen Knoten aktiviert sind, wählen Sie durch Klicken einen beliebigen Knoten im Modell aus.
- Klicken Sie mit der rechten Maustaste in den Anzeigebereich, und wählen Sie im Kontextmenü die Option Neuen Graph bearbeiten. Ein Ergebnisdiagramm wird angezeigt, und das Dialogfeld Kurve bearbeiten wird ebenfalls angezeigt.
- Ersetzen Sie den Wert im Feld Knoten grafisch dargestellt durch die Nummer, die Sie in Schritt 3 notiert haben.
- Klicken Sie auf Anwenden.

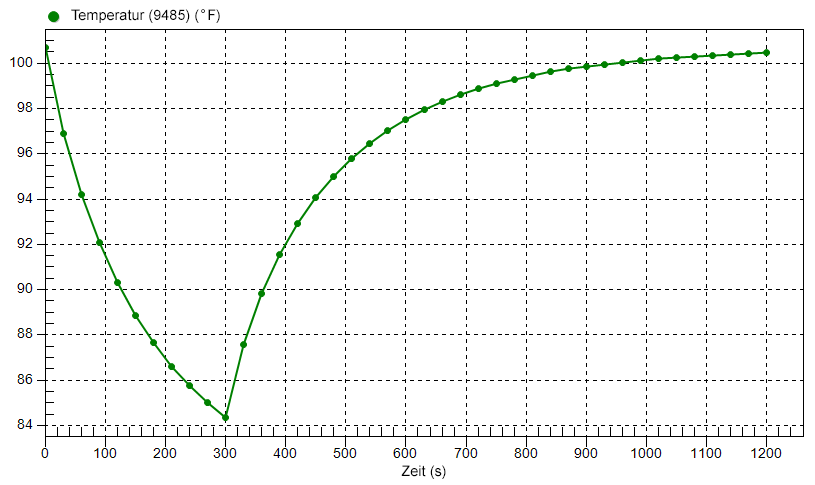

- Klicken Sie auf das rote "X" in der oberen rechten Ecke des Dialogfelds Kurve bearbeiten, um das Dialogfeld zu schließen. Das Diagramm zeigt nun das Temperaturergebnis am heißesten Knoten, und dies sollte der folgenden Abbildung entsprechen:
Die Temperatur des ausgewählten Knotens verringert sich um ca. 16° F während der ersten 300 Sekunden (Abkühlungsphase). Bei 300 Sekunden liegt die Temperatur immer noch 4° über der Umgebungstemperatur. Bei 301 Sekunden beginnt die Wärmeerzeugung wieder mit 5 Watt und bleibt für die restliche Dauer des Simulationsereignisses auf diesem Niveau. Während dieser 15 Minuten erreicht der Chip fast wieder die stationäre Temperatur (er bleibt nur 0.5° F darunter).
Beachten Sie die nichtlineare Abkühl- und Erwärmungsgeschwindigkeit:
-
Die Abkühlgeschwindigkeit (Abfall in der Temperatur/Zeit-Kurve) wird langsamer, je näher sie an die Umgebungstemperatur kommt. Die Geschwindigkeit des Konvektionswärmeverlusts verhält sich proportional zum Unterschied zwischen der Oberflächen- und der Umgebungstemperatur. Wenn die Oberflächentemperatur daher nahe an der Umgebungstemperatur liegt, geht der Konvektionswärmeverlust gegen null.
- Die Erwärmungsgeschwindigkeit wird verlangsamt, je mehr sich die Größe des Konvektionswärmeverlusts der Größe der Wärmeerzeugung nähert. Wenn dem Prozessor wieder Energie zugeführt wird, erhöht sich die Temperatur zunächst schnell, da die Wärmezufuhr (Erzeugung) relativ hoch und der Konvektionswärmeverlust relativ niedrig ist.
-
Dieses Lernprogramm ist jetzt abgeschlossen.
