Anwenden der Kräfte

Als Nächstes wenden Sie nach unten wirkende Knotenkräfte auf die Scheitelpunkte an der Bohrungskante im horizontalen Bauteil an.

1. Klicken Sie innen in die Bohrung im horizontalen Bauteil, nahe dem Rand, um die Fläche auszuwählen.

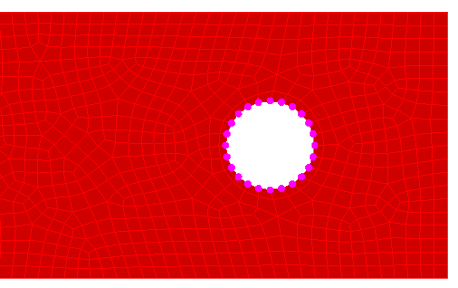

2. Klicken Sie mit der rechten Maustaste und wählen Sie Zugehörige auswählen Knoten. Alle Knoten, die zur zuvor ausgewählten Fläche gehören, werden nun wie unten dargestellt ausgewählt.



3. Klicken Sie auf Setup Lasten Kraft. Beachten Sie, dass in der Titelleiste des Dialogfelds die Anzahl der ausgewählten Knoten angegeben wird.
   1. Geben Sie den Wert 2500/24= in das Feld Größe ein. In diesem Feld wird nun die Kraft dividiert durch die Anzahl der ausgewählten Knoten (= 104.167) angezeigt. Das ist erforderlich, da die angegebene Größe die Last ist, die auf die einzelnen Knoten angewendet wird.
   2. Aktivieren Sie das Optionsfeld Z.
   3. Klicken Sie auf die Schaltfläche Richtung umkehren (), um das Vorzeichen der Größe ins Negative umzukehren. Die Kraft soll negativ sein, da sie in die -Z-Richtung (nach unten) angewendet werden soll.
   4. Klicken Sie auf OK.

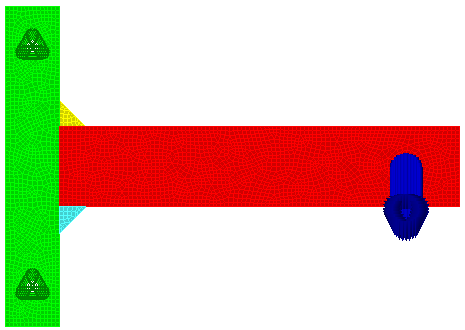

   Das Modell wird wie in der folgenden Abbildung angezeigt.
