Stift-Abhängigkeit

Anmerkung: Dieser Abschnitt bezieht sich auf lineare und nichtlineare Strukturanalysen.

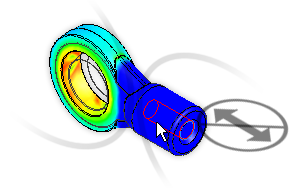

Wenden Sie Stift-Abhängigkeiten auf zylindrische Flächen an, um zu verhindern, dass die Flächen sich in Kombinationen von radialen, axialen oder tangentialen Richtungen verschieben oder verformen.

1. Wählen Sie die entsprechende Fläche aus.
2. Klicken Sie mit der rechten Maustaste in die Grafikanzeige, und wählen Sie Hinzufügen.
3. Wählen Sie Punktabhängigkeit an Fläche.
4. Wählen Sie im Dialogfeld zum Erstellen des Stift-Abhängigkeitsobjekts Sie die entsprechenden Einstellungen:
   • Radial fixieren: Beschränkt die Flächen so, dass sie sich nicht verschieben, drehen oder radial verformen können. Wählen Sie diese Einstellung, um Durchdringung und Trennung zu verhindern.
   • Tangential fixieren: Beschränkt die Flächen so, dass sie sich nicht drehen können. Wählen Sie diese Einstellung, um zu verhindern, dass die Flächen sich tangential um den Punktumfang drehen.
   • Axial fixieren: Beschränkt die Flächen so, dass sie sich nicht axial bewegen können. Wählen Sie diese Einstellung, um zu verhindern, dass sich die Fläche entlang der Punktlänge bewegt.

   Sie können auch eine Beschreibung für die Stift-Abhängigkeit hinzufügen.

5. Klicken Sie auf OK.

Achtung: Es liegt ein bekanntes Problem mit Stift-Abhängigkeiten vor. Wenn Sie eine Stift-Abhängigkeit auf eine Fläche anwenden, die eine angrenzendes Bauteil einer Baugruppe schneidet, ist die Fläche möglicherweise mit zu vielen Abhängigkeiten versehen, sodass es zu falschen Analyseergebnissen kommt. Es gibt zwei Möglichkeiten, um dieses Problem zu vermeiden:

• Teilen Sie die zylindrische Fläche des CAD-Modells so, dass die Fläche mit der Stift-Abhängigkeit sich nicht bis zum angrenzenden Bauteil erstreckt. Importieren Sie dann das CAD-Modell erneut, und wenden Sie die Stift-Abhängigkeit auf die gekürzte zylindrische Fläche an. Beachten Sie, dass eine Fläche mit Stift-Abhängigkeit NICHT die Fläche eines anderen Bauteils überlappen oder eine gemeinsame Kante mit einem angrenzenden Teil aufweisen soll.
• Alternativ können Sie ein zylindrisches lokales Koordinatensystem (LKS) definieren und eine allgemeine Abhängigkeit statt einer Stift-Abhängigkeit auf die Fläche anwenden. Für ein richtig definiertes zylindrisches LKS lauten die richtigen allgemeinen Abhängigkeiten wie folgt:
  • Tx = radiale Translationsabhängigkeit
  • Ty = tangentiale Translationsabhängigkeit
  • Tx = axiale Translationsabhängigkeit
