Representaciones de visualización de los elementos estructurales

La geometría de los elementos estructurales se crea mediante una forma incluida en el estilo del elemento estructural que se extruye a lo largo del eje del elemento. Cada forma puede tener tres niveles de detalle diferentes en la geometría, con lo que se pueden obtener distintas visualizaciones del elemento estructural que define la forma. Si observa las representaciones de visualización de un elemento estructural, podrá ver que existe más de una misma representación. Cada representación muestra la forma estructural en un nivel de detalle diferente.

Por ejemplo, puede utilizar las representaciones de elementos estructurales Plan, Plan High Detail y Plan Low Detail para visualizar una vista en planta de un elemento estructural.

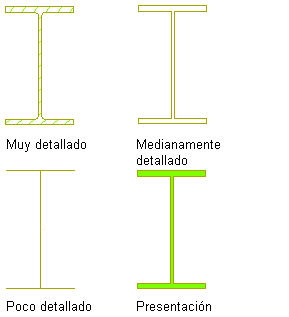

Visualización de un elemento estructural con las representaciones de visualización Plan High Detail, Plan Low Detail y Plan

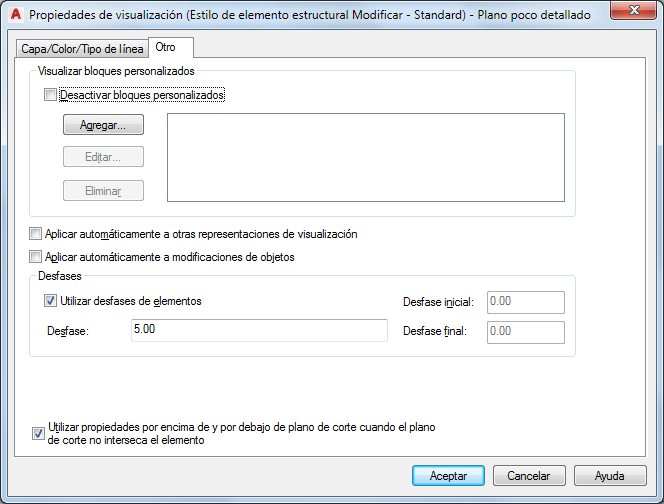

La representación de visualización Plan Low Detail muestra el elemento con líneas y arcos sencillos. Puede utilizar la representación de visualización para crear un plano de estructura de vista superior donde desee una representación de una sola línea de un pilar. La representación de visualización Plan Low Detail incluye dos componentes de visualización: Boceto de viga y Boceto de riostra. Puede cambiar las propiedades de visualización de estos componentes, por ejemplo, el color y el tipo de línea, para diferenciarlos de la visualización de vigas y riostras. En la ficha Otro del cuadro de diálogo Modificación de estilo para esta representación de visualización, también puede agregar desfases entre los elementos para mostrarlos como lo haría normalmente en un plano de estructura de vista superior. Tenga en cuenta que la casilla de selección Usar desfases de elemento se aplica sólo a los desfases inicial y final. El valor Desfase que hay debajo de la casilla se aplica solo a las riostras estructurales, y permite desfasarlas horizontalmente para que se vean aunque estén colocadas justo debajo de una viga.

Las representaciones de visualización Plan y Plan High Detail muy detallado muestran el pilar anterior utilizando polilíneas cerradas. Ambas representaciones muestran la geometría del pilar; no obstante, la representación Plan High Detail es más precisa, ya que incluye los empalmes en la visualización del pilar. Utilice la representación Plan para mejorar el rendimiento del modelado y la representación Plan High Detail para visualizar con mayor detalle los dibujos.

En la tabla siguiente se indican las representaciones de visualización de los elementos estructurales y sus usos:

Utilice esta representación de visualización...	Para…
Alzado	mostrar una vista en alzado de un elemento estructural con geometría simplificada para mejorar el rendimiento durante el modelado.
Elevation High Detail	mostrar una vista en alzado de un elemento estructural en todo su detalle.
Componentes lógicos	mostrar un eje extruido de un elemento estructural y conexiones entre los elementos. Las conexiones se establecen automáticamente entre elementos cuando sus puntos finales se tocan entre sí o con un punto del eje extruido de otro elemento.
Model	mostrar una vista 3D del elemento estructural con geometría simplificada para mejorar el rendimiento durante su modelado.
Model High Detail	mostrar un elemento estructural 3D a todo detalle para detalles a gran escala.
Plan	mostrar un elemento estructural 2D con menos detalle que la representación Plan High Detail para mejorar el rendimiento. Los elementos se presentan como polilíneas cerradas en vez de las líneas y arcos que se muestran en la representación Plan Low Detail.
Plan High Detail	mostrar un elemento estructural 2D a todo detalle.
Plan Low Detail	mostrar un elemento estructural 2D con líneas y arcos sencillos para crear un plano de estructura de vista superior. Incluye los componentes de visualización Boceto de viga y Boceto de riostra para diferenciar las vigas y las riostras en la vista en planta.
Plan Presentation	mostrar un elemento estructural 2D con sombreado sólido (poche) para dibujos de presentación de vista en planta.
Plan Screened	mostrar un elemento estructural 2D en la parte apantallada de una planta apantallada, con menor visibilidad de componentes y sombreado que otros objetos.
Reflected	mostrar un elemento estructural 2D en un plano de techo reflejado.
Reflected Screened	mostrar un elemento estructural 2D en la parte apantallada de un plano de techo reflejado y apantallado, con menor visibilidad de componentes y sombreado que otros objetos.
