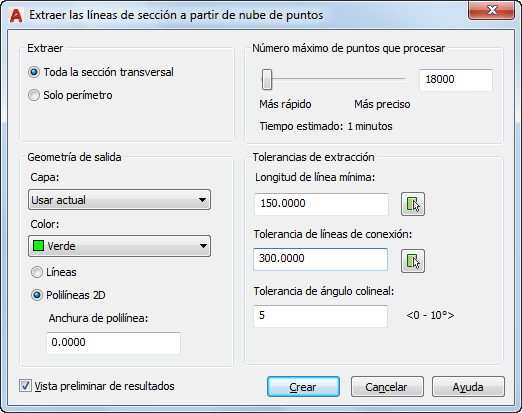

Lista de opciones
Se muestran las siguientes opciones.
Extraer
Crea líneas o polilíneas 2D a lo largo de la intersección calculada de la nube de puntos con el plano de sección.
- Toda la sección transversal
- Crea líneas y polilíneas 2D a lo largo de la intersección de la nube de puntos y el plano de sección, incluidas las áreas interiores.
- Solo perímetro
- Crea líneas y polilíneas 2D solo a lo largo de la intersección del perímetro de la nube de puntos y el plano de sección.
Geometría de salida
Permite especificar la capa, el color y el tipo de objeto de la geometría extraída.
- Capa
- Permite especificar la capa de la geometría extraída.
- Color
- Permite especificar el color de la geometría extraída.
- Línea
- Determina que las superficies planas se extraen como objetos de línea. Las superficies curvas se extraen como polilíneas 2D segmentadas.
- Polilíneas 2D
- Determina que las superficies planas se extraen como polilíneas 2D.
- Anchura de polilínea
-
Permite especificar la anchura de las polilíneas 2D que se extraen de la nube de puntos.
Número máximo de puntos que procesar
Limita el número de puntos procesados y calcula el tiempo para extraer la geometría.
Tolerancias de extracción
- Longitud de línea mínima
- La longitud de segmento mínima para las líneas o las polilíneas 2D creadas. Puede introducir un valor o especificar dos puntos.
- Tolerancia de líneas de conexión
- Conecta los puntos finales de los segmentos de línea próximos extraídos cuando la distancia es inferior al valor especificado. Puede introducir un valor o especificar dos puntos.
- Tolerancia de ángulo colineal
- Determina la desviación angular máxima antes de que una línea o una polilínea 2D extraídas se separen en segmentos. Por lo general, un valor alto genera pocas líneas, pero más largas.
Vista preliminar de resultados
Muestra una vista preliminar de los resultados antes de finalizar la extracción. Esto permite ajustar los parámetros y ver los cambios al instante.
Crear
Muestra la geometría extraída. Puede aceptar la geometría extraída, abrir el cuadro de diálogo para cambiar las opciones seleccionadas o deshacer la geometría extraída.
