Parte 8 del ejemplo de torneado: Orden de las operaciones de fabricación

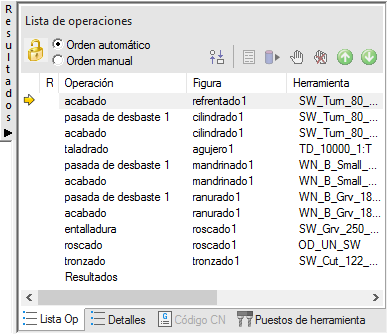

La pestaña de Lista Op en la ventana de Resultados recoge todas las operaciones necesarias para mecanizar las figuras. Una señal de aviso amarilla al lado de una operación indica que puede haber un problema con la operación. En este caso, si ve algún aviso, ignórelo.

El usuario puede utilizar normas o plantillas de operación para configurar el orden automático de las operaciones. El tutorial de fresado 2,5D aborda las normas de uso.

Esta sección cambia el orden automático modificando la plantilla de Operación de torneado.

Para modificar la plantilla

1. Seleccione la opción de Orden automático de la pestaña de Lista Op. Esta opción aplica a las operaciones las normas de orden automático.
2. Cambie el orden automático para agrupar las operaciones que utilicen la misma herramienta.
   • Haga clic en el botón de Opciones de orden automático .
   • En el cuadro de diálogo de Opciones de orden automático, seleccione Usar plantilla.
   • Haga clic en Editar la plantilla.
3. En el cuadro de diálogo de Orden de figuras:
   • Seleccione Torneado D.E. desbaste.
   • Haga clic en hasta que Torneado D.E. desbaste se encuentre por debajo de Torneado D.I. acabado.
   • Haga clic en Aceptar para cerrar el cuadro de diálogo de Orden de figuras.
4. Haga clic en Aceptar para cerrar el cuadro de diálogo de Opciones de orden automático.
5. Simule la pieza.
   • Haga clic en la pestaña de Inicio > panel de Simulación > menú de Modo de simulación > 3D para cambiar el tipo de simulación.
   • Haga clic en Reproducir en la barra de herramientas de simulación para iniciar la simulación.

     El desbaste y el acabado D.E. ahora tienen lugar después de que se taladre el agujero.

   • Haga clic en Detener para finalizar la simulación.
