Visión general del diseño del torno

Las plaquitas de la herramienta torno cortan el bloque cuando son paralelas al plano XZ de la configuración. Es necesario diseñar la máquina torno de manera que una herramienta torno en la posición 1 pueda desplazarse por el plano XZ. FeatureCAM no rota la torreta inicialmente.

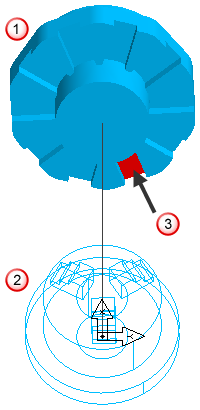

La siguiente imagen muestra una torreta incorrectamente modelada. Es imposible mover el sólido de la torreta para que la herramienta en la posición #1 pueda cortar en el plano XZ del mandril sin rotar la torreta. En este caso, es necesario rotar el sólido de la torreta para que la herramienta esté en el plano XZ del mandril.

Torreta

Mandril

Posición de herramienta #1

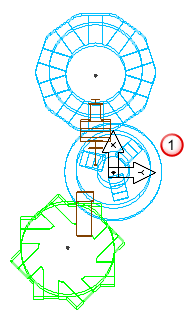

FeatureCAM considera que las herramientas apuntan hacia el centro del mandril. Cuando no es así, FeatureCAM requiere suficiente flexibilidad para mover la torreta de manera que la herramienta apunte hacia el centro del mandril. En el siguiente ejemplo, las herramientas son paralelas al plano XZ, pero no están alineadas con el centro del mandril. En este caso se recomienda informar a FeatureCAM que la pieza de la máquina se desplaza en Y, cuando en realidad, la máquina en cuestión no se puede mover en el eje Y. Es necesario que FeatureCAM desplace las torretas en Y para que las herramientas puedan trasladarse en el plano XZ del mandril.

Nota: La simulación de máquina no afecta al código CN. No se incluye ningún movimiento real en Y en el código CN.

Mandril

No es necesario ni recomendable incluir los portaherramientas en el fichero .md. Sin embargo, los bloques de herramienta son parte de la máquina torno.
