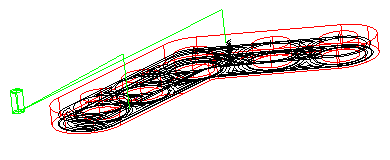

El siguiente ejemplo refleja la retracción normal.

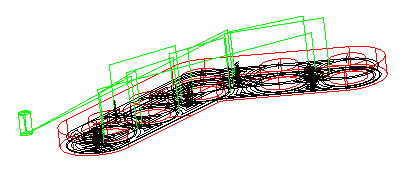

En este está activado Minimizar retracción de herramienta.
Es posible que al activar este atributo haya más corte de ranuras. Analice las trayectorias con cuidado antes de cortar.
Es útil en el fresado de 2 ejes.
Si selecciona Minimizar retracción de herramienta, se ignora la configuración del atributo por defecto, Distancia rápida mín.. Únicamente se produce retracción de la herramienta para prevenir una colisión.
Este atributo solo influye en la retracción de la herramienta de una operación individual. No controla cómo se ordenan las operaciones. Para conocer esta función, consulte Distancia rápida mín.
Trayectorias de herramienta NT
Las opciones de Minimizar retracción de herramienta funcionan mejor con las trayectorias NT que con las tradicionales.
Figura de cajera
En las figuras de cajera, la trayectoria mecaniza siguiendo los desfases, no en línea recta. Hay menos movimientos de carga que con las trayectorias tradicionales.
Ejemplo de trayectoria tradicional:
Ejemplo de trayectoria NT:
Figura de saliente
Las trayectorias de las figuras de saliente tienen muchos menos movimientos de carga y de retracción en el borde del bloque.
Ejemplo de trayectoria tradicional:
Ejemplo de trayectoria NT:
