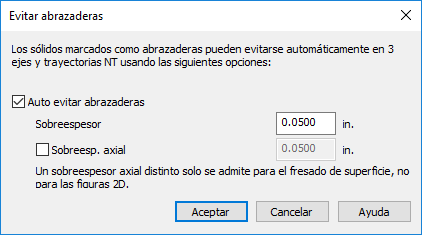

Para abrir el cuadro de diálogo de Evitar abrazaderas, haga clic en el botón de Evitar abrazaderas de la página de Fresado del cuadro de diálogo de Atributos de mecanizado.
Auto evitar abrazaderas — Seleccione la opción para evitar sólidos clasificados como abrazaderas automáticamente. Para definir un sólido como abrazadera, haga doble clic en el nombre en la Vista de pieza y seleccione Usar sólidos como abrazadera en el menú contextual.
Sobreespesor — Introduzca la distancia mínima que desea dejar alrededor de las abrazaderas.
Sobreesp. axial — Para configurar sobreespesores axiales y radiales independientes, seleccione esta opción e introduzca la distancia axial (XY) mínima que desee dejar alrededor de las abrazaderas. Cuando se activa Sobreesp. axial, el valor de Sobreespesor se aplica exclusivamente a la distancia radial (Z).
El Sobreesp. axial se ignora en las figuras 2D, y el Sobreespesor se utiliza como el sobreespesor radial y axial.
Ejemplo:

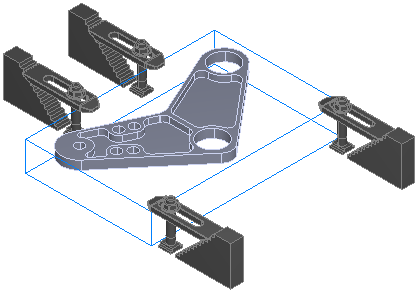

Esta pieza de soporte de ejemplo se mantiene en su lugar gracias a cuatro abrazaderas:

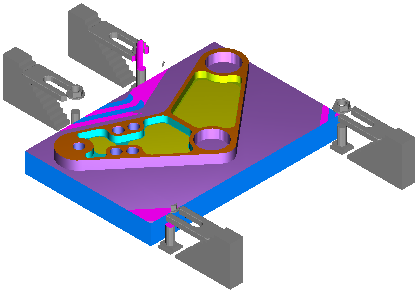

Con la opción de Auto evitar abrazaderas desactivada, se produce una colisión con las abrazaderas en las zonas de color rosa brillante:
Esta es la abrazadera posterior ampliada; la frontal se ha mecanizado:
Con la opción de Auto evitar abrazaderas activada, las colisiones no se producen:
Es posible que se vean los rebordes del material que se han dejado alrededor de las abrazaderas:
