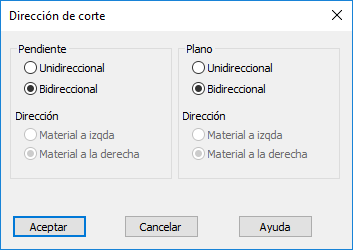

Utilice el cuadro de diálogo de Dirección de corte para determinar la dirección de corte de la herramienta en el mecanizado de figuras de fresado de superficie. Existen opciones diferentes para las distintas técnicas de trayectoria.
Para abrir el cuadro de diálogo de Dirección de corte, haga clic en el botón de Dirección en la pestaña de Fresado de una figura de fresado de superficie.
Opciones de estilo
- Unidireccional — Las trayectorias tienen una única dirección. En las trayectorias de nivel Z, los parámetros de fresado con material a izquierda/derecha determinan la dirección. En otras trayectorias, los parámetros de decreciente/creciente determinan la dirección.
- Bidireccional — Si está activado, los parámetros de decreciente y creciente determinan la dirección de corte.
- Solo ascendente — Divide trayectorias en segmentos que aumentan en Z. Cuando esta opción está seleccionada, todos los parámetros de dirección pierden relevancia, ya que Solo ascendente determina al 100% la dirección de corte.
- Solo descendente — Divide trayectorias en segmentos que disminuyen en Z. Cuando esta opción está seleccionada, todos los parámetros de dirección pierden relevancia, ya que Solo descendente determina al 100% la dirección de corte.
Dirección
- Material a izqda — Se aplica únicamente al nivel Z con Unidireccional. La herramienta rota en sentido contrario a la dirección de corte.
- Material a dcha — Se aplica únicamente al nivel Z con Unidireccional. Si Material a dcha está activado, la herramienta rota en la dirección de corte.
- Decreciente — Hace que el corte se reduzca en la dirección principal. En las operaciones paralelas a X, la herramienta comienza en el valor máximo de X y mecaniza en la dirección negativa.
- Creciente — Hace que el corte aumente en la dirección principal. En las operaciones paralelas a X, la herramienta comienza en el valor mínimo de X (o valor Y en paralelas a Y) y mecaniza en la dirección positiva.
Cuando Unidireccional está activado, las opciones de Creciente y Decreciente únicamente repercuten en la dirección del corte inicial. En el fresado de espiral, utilice Creciente/decreciente para cambiar la dirección de las trayectorias. En el fresado bitangente, las opciones de Creciente/Decreciente se utilizan para cambiar la dirección de corte. En el fresado radial, utilice las opciones de Creciente/Decreciente para cambiar el orden de cada pasada alrededor del centro al sentido de las agujas del reloj o al contrario. En el fresado paralelo, asigne al Ángulo paralelo un valor de 180 para mecanizar desde el extremo opuesto de la pieza.
Esquina inicial
Seleccione el punto inicial de la pasada paralela de entre Inferior izqda, Superior dcha, Superior izqda y Superior dcha. Estos términos hacen referencia a una vista superior de la pieza.
