Los patrones Radiales distribuyen las figuras seleccionadas a lo largo de la circunferencia de un círculo. El espaciado puede configurarse para ordenar las figuras en un arco, en vez de en todo el círculo. El espaciado y los ángulos se determinan con los atributos de dimensiones.
Utilice el panel de vista de árbol para indicar si se trabaja con el patrón, el objeto o las operaciones de fabricación del patrón. Resalte la elección con el ratón. El resto del cuadro de diálogo se modifica en consonancia con la selección.
|
|
|
Número de figuras del patrón radial, incluida la figura original
Diámetro del patrón radial
Áng. espac. entre objetos en el patrón radial
Ángulo de la posición del patrón radial
Ángulo — Determina el ángulo de rotación alrededor del eje Z, medido en sentido contrario a las agujas del reloj respecto al eje X, para el primer objeto del patrón.
Desfase local — Determina si se ignora la posición inicial del objeto del patrón. La posición del objeto depende por completo de su posición en el patrón. Si se selecciona el Desfase local, la posición de la figura repercute en el patrón creado.
Utilizar la posición de un objeto en un patrón puede causar complicaciones. Por ejemplo, utilizar desfases locales para crear un patrón de figuras perfiladas, en este caso un patrón radial de cajeras perfiladas. El procedimiento recomendado es:
- Cree el perfil relativo al SCU.
- Introduzca el centro del patrón como coordenadas XYZ.
- Asigne el valor 0,0 al radio.
Las cajeras comparten la posición relativa a su centro, igual que la curva inicial con su SCU.
Lista de objeto — Destaca el nombre del objeto repetido en el patrón. Para cambiar el objeto, haga clic en la flecha de hacia abajo y seleccione el objeto que se va a utilizar en el patrón.
Diámetro — Determina el diámetro total del patrón.
Número — Determina el número de objetos del patrón.
Áng. espac. — Determina en grados el espacio entre objetos.
XYZ — Determina la posición del objeto de la parte inferior izquierda del patrón, o haga clic para seleccionar un punto con el ratón.
Tipos de patrones radiales

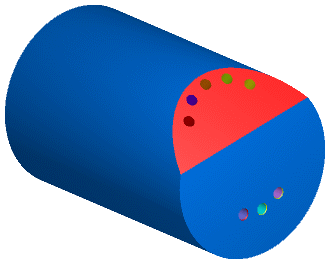

Radial en plano XY de la configuración — Esta opción orienta las figuras en el plano XY de la configuración. Los dos patrones de agujero de la imagen de más abajo son paralelos al eje Z de la configuración.

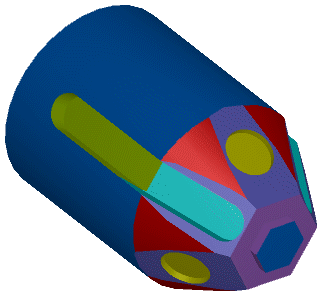

Radial alrededor del eje índice — Esta opción alinea las figuras en el D.E. de la pieza, orientadas hacia el eje del índice. Los patrones de agujero y ranura de la figura de abajo son radiales.

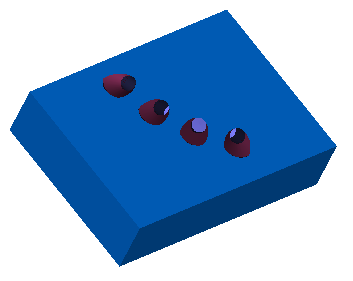

Radial alrededor de eje arbitrario — Esta opción posiciona las figuras alrededor de un origen dado en un eje dado. Únicamente está disponible en el mecanizado de 5º eje.
