Minitorretas

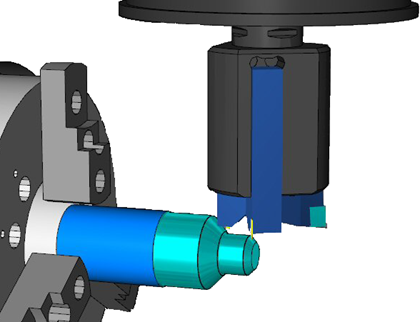

Es posible simular minitorretas, que son herramientas con varias plaquitas en las que la herramienta gira alrededor del eje B para acceder a cada plaquita. Las herramientas se simulan al mismo tiempo, con lo que se pueden verificar colisiones con las herramientas que no se estén utilizando en ese momento.

Para simular minitorretas:

1. En el fichero de diseño de máquina, cree un sólido y un SCU para representar la minitorreta, con el eje X del SCU apuntando al husillo principal.
2. Cree un SCU para cada posición de herramienta. La diferencia entre el eje X del SCU de la posición de la herramienta y el SCU de la torreta determina el ángulo que se rota la minitorreta para utilizar la herramienta.
3. En el cuadro de diálogo de Bloque de herramienta:
   1. Seleccione el sólido de la torreta en Sólido bloque de herramienta para puestos de herramienta.
   2. Seleccione el SCU de la torreta debajo de SCU coincidente con la posición de herramienta en el puesto de herramienta.
   3. Utilice la pestaña de Posiciones de herramienta para añadir cada SCU de posición de herramienta como una subposición independiente del bloque de herramienta.
   4. Haga clic en Aceptar para cerrar el cuadro de diálogo.
4. Guarde el fichero de diseño de máquina.
5. En el documento FM, utilice el cuadro de diálogo de Catálogo de herramientas para indicar qué bloque de herramientas utilizar en cada figura.
