Para que la configuración de una pieza insertada en el pedestal se utilice en la ubicación de otras configuraciones de pieza, utilice el siguiente procedimiento:

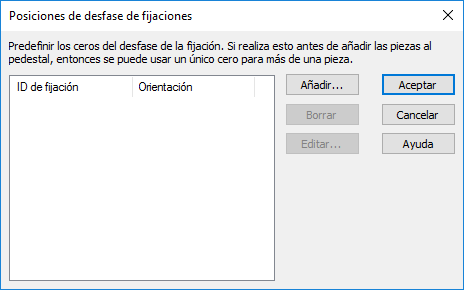

- Abra el cuadro de diálogo de Posiciones de desfase de fijaciones o referencias de pieza de una de las siguientes maneras:
- Haga clic en el paso de ID de fijación
en el cuadro de herramientas de Pasos.
- Haga clic en el botón de Fijaciones en el cuadro de diálogo de Hoja de proceso del pedestal.
- Haga clic en el paso de ID de fijación
- Haga clic en el botón de Añadir. Se abre el asistente de Posición de fijación.
- Seleccione Crear la posición del cero en el origen de una configuración... y haga clic en Siguiente.
Se abre la página de Seleccionar configuración de fijación.
- Seleccione la configuración cuyo origen desea utilizar y haga clic en Siguiente.
Se abre la página de ID de fijación.
- Introduzca el ID de fijación para la primera cara. Probablemente no sea necesario cambiar el valor por defecto porque se configuró cuando se insertó la primera pieza.
- Si desea configurar el origen de cada cara en el mismo punto, seleccione Utilizar el mismo ID fijación en cada orientación.
- Si desea utilizar un origen distinto para cada cara, seleccione Incrementar el ID de fijación para cada orientación.
- Haga clic en el botón de Finalizar.
Los desfases de fijaciones creados se muestran, en la ventana de gráficos, sobre las caras del pedestal con el símbolo
.
El cuadro de diálogo de Posiciones de desfase de fijaciones incluye los ID de fijaciones creados.
- Haga clic en Aceptar para aceptarlos.
Debajo de los IDs de las fijaciones se indican las caras a las que se aplican.
- Haga clic en Aceptar para aceptar las configuraciones y cerrar el cuadro de diálogo de Hoja de proceso del pedestal.
