Haga clic en la vista previa de la herramienta para encuadrarla y hacer zoom. La orientación de la vista previa depende de la configuración de la pestaña de Máquina del cuadro de diálogo de Opciones de visualización. Haga clic con el botón derecho en la imagen para abrir el menú contextual.

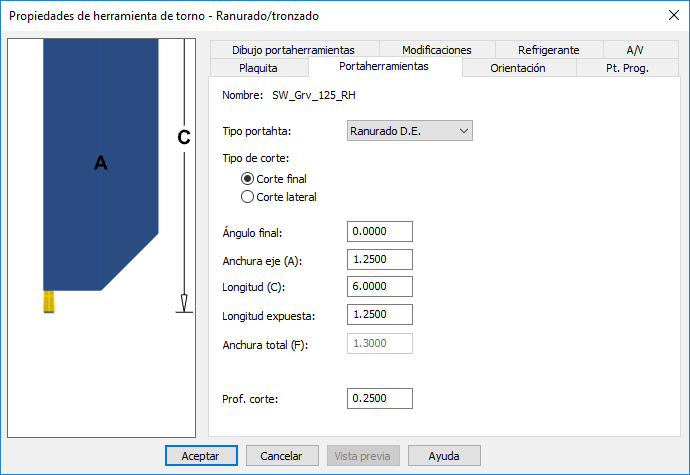

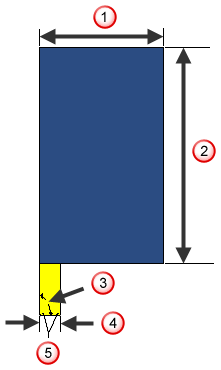

La pestaña de Portaherramientas de las herramientas de Ranurado/Tronzado consta de los siguientes atributos:
Nombre — Especifica el nombre de la herramienta actual.
Tipo portaherramientas — Para ranurado, los tipos de portaherramientas posibles son:
- Ranurado D.E. — Seleccione esta opción para herramientas de ranurado de diámetro exterior.
- Ranurado D.I. — Seleccione esta opción para herramientas de ranurado de diámetro interior.
- Ranurado de cara — Seleccione esta opción para herramientas de ranurado de cara.
- Corte — Seleccione esta opción para herramientas de tronzado.
Corte final — La herramienta corta en paralelo a la longitud del portaherramientas.
Corte lateral — La herramienta corta perpendicular a la longitud del portaherramientas.
|
|
|
Ángulo final
Distancia de seguridad final
Ángulo lateral
Distancia de seguridad lateral|
|
|
Radio de puntaProfundidad de corte — La profundidad máxima del corte.
Longitud expuesta — La parte de la herramienta que sobresale del portaherramientas en la simulación.
