Herramienta de redondeo

Las herramientas de redondeo se utilizan con figuras redondeadas.

Nombre — Introduzca un nombre que identifique a la herramienta. El nombre tiene que ser único en el almacén de herramientas.

Medida — Indica las unidades utilizadas para representar las dimensiones de la herramienta. Seleccione Pulgadas para las pulgadas o desactive para seleccionar milímetros.

Diámetro interior — Consulte la imagen.

Diámetro exterior — Consulte la imagen.

Diámetro de caña — Consulte la imagen.

Radio — Consulte la imagen.

Longitud total — Consulte la imagen.

Longitud expuesta — La parte de la herramienta que sobresale del portaherramientas en la simulación.

Nota: Cuando la opción de Punto cero en la escuadra está seleccionada, el valor de Longitud expuesta no incluye la punta. Cuando no está seleccionada, el valor de Longitud expuesta sí incluye la longitud de la punta.

Long. punta-escuadra — Introduzca la distancia que hay entre el final de la escuadra y la punta de la herramienta. Por defecto, esta distancia es igual que el Radio, pero se le pueden asignar valores mayores.

Punto cero en la escuadra — Por defecto, las herramientas de redondeo establecen el punto cero en la escuadra. Desactive esta opción para trasladar el punto cero a la punta de la herramienta.

Este ejemplo representa el comportamiento por defecto con Punto cero en la escuadra seleccionado. La trayectoria de herramienta está en la parte superior de la figura de redondeo.

Este ejemplo representa Punto cero en la escuadra sin seleccionar. El punto cero está en la punta de la herramienta. La trayectoria está en la parte inferior de la figura de redondeo.

Este ejemplo representa Punto cero en la escuadra sin seleccionar y una Long. punta-escuadra que es dos veces el valor del Radio. El punto cero está en la punta de la herramienta. La trayectoria está debajo de la parte inferior de la figura de redondeo.

Nota: Cuando la opción de Punto cero en la escuadra está seleccionada, el valor de Longitud expuesta no incluye la punta. Cuando no está seleccionada, el valor de Longitud expuesta sí incluye la longitud de la punta.

Material — Indica de qué está hecha la herramienta. Esta información es relevante a la hora de calcular los Avances y velocidades.

Mano — Seleccione si la herramienta es a la Derecha o a la Izquierda.

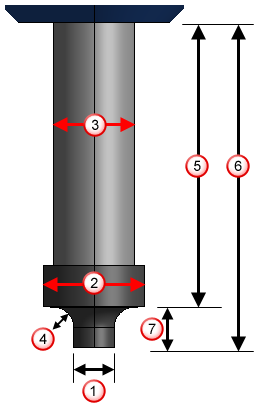

Diámetro interior Diámetro exterior Diámetro de caña Radio Longitud expuesta cuando el Punto cero en la escuadra está seleccionado. Longitud expuesta cuando el Punto cero en la escuadra no está seleccionado. Long. punta-escuadra
