En los modelos sólidos es posible reconocer las cajeras ciegas automáticamente. Es necesario que se cumplan las siguientes condiciones para reconocer automáticamente una cavidad o hembra como una cajera:
- La cajera tiene que contar con un fondo o parte inferior plana. No es posible reconocer cavidades que atraviesen el bloque completamente. Las cavidades pasantes solo pueden reconocerse como figuras de lateral.
- Es necesario que la cajera esté rodeada de paredes.
Para las cavidades que cumplan estas condiciones, la opción de reconocimiento automático encuentra:

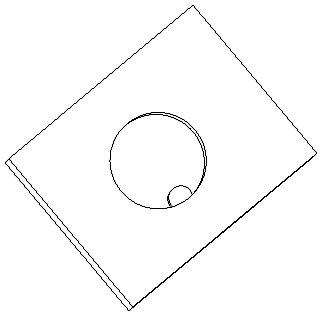

- El límite de la cajera y los límites de la isleta. Nótese que aunque las isletas tienen que diferenciarse de los límites, pueden estar a alturas diferentes. La isleta de este sólido de ejemplo se reconoce automáticamente:

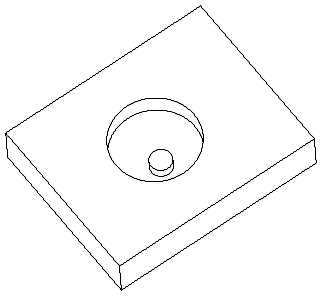

Esta isleta no se reconoce automáticamente.
- La profundidad de la cajera está determinada por su pared más alta. Si desea forzar que todas las figuras reconocidas comiencen en la misma coordenada Z, seleccione Forzar la misma altura en Z e introduzca una altura o elevación. Cuando las cajeras que se están intentando reconocer comparten una pared con un saliente, se recomienda controlar la altura de esta manera. Esta imagen muestra la cajera reconocida automáticamente.
La siguiente imagen muestra la cajera reconocida con una elevación o altura configurada en la parte inferior del saliente.
- La cajera se reconoce automáticamente cuando tiene un radio constante en la parte inferior.
Los chaflanes no se reconocen, pero es posible añadirlos en el cuadro de diálogo de Propiedades de figura. Las cajeras con desmoldeo no pueden reconocerse automáticamente. Es necesario utilizar la opción de Encadenar curvas para reconocer figuras con ángulo de desmoldeo.
