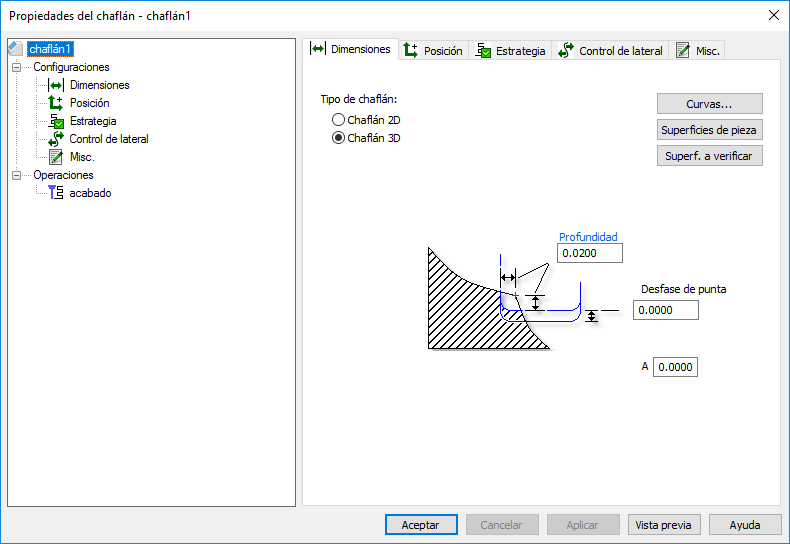

Es posible utilizar la pestaña de Dimensiones del cuadro de diálogo de Propiedades del chaflán para modificar las dimensiones de la figura de chaflán.
Utilice la figura de chaflán 3D para crear chaflanes a partir de curvas situadas en un plano distinto al XY, o que no son planas.
Introduzca la Profundidad del chaflán 3D, que es el desfase de herramienta (negativo) horizontal y vertical desde el punto de contacto en la curva de entrada (por defecto es de 0,020" o de 0,5 mm).
Existe la posibilidad de introducir un Desfase de punta, que es un desfase de herramienta vertical negativo adicional. El valor por defecto es 0,0.
Los botones de Superficies de pieza y Superf. a verificar funcionan igual que en las figuras de fresado de superficie 3D, pero en los chaflanes 3D son opcionales.
Superficies de pieza
Utilice este cuadro de diálogo para seleccionar las superficies de la figura de pieza 3D en las que desea detectar colisiones.
- Seleccione las superficies en la lista o haga clic en Seleccionar superficie y seleccione una superficie con el ratón. Para seleccionar más superficies, vuelva a hacer clic en Seleccionar superficie antes de seleccionar cada superficie adicional.
- Haga clic en Aceptar para volver al cuadro de diálogo de Propiedades de figura.
- Haga clic en Aceptar y en Aplicar para aplicar la selección de superficies a la figura y volver al cuadro de diálogo de Propiedades de figura.
Superficies a verificar
Las Superficies a verificar son superficies que cubren zonas que no se fresan. Utilice este cuadro de diálogo para seleccionar las superficies con las que limitar el mecanizado de figuras de 3D.
- Seleccione las superficies en la lista o haga clic en Seleccionar superficie y seleccione una superficie con el ratón. Para seleccionar más superficies, vuelva a hacer clic en Seleccionar superficie antes de seleccionar cada superficie adicional.
- Haga clic en Aceptar para volver al cuadro de diálogo de Propiedades de figura.
- Haga clic en Aceptar y en Aplicar para aplicar la selección de superficies a la figura y volver al cuadro de diálogo de Propiedades de figura.
Cuando se seleccionan Superficies de pieza, es posible cortarlas hasta el fondo del chaflán (es decir, el sobreespesor es igual a -Profundidad).
Cuando selecciona Superf. a verificar, aparece un atributo de Sobreesp. a verificar en la página de Fresado (por defecto, 0).
