En FeatureCAM es posible crear operaciones de achaflanado/desbarbado, incluso cuando el modelo no contiene estas zonas de achaflanado o desbarbado.

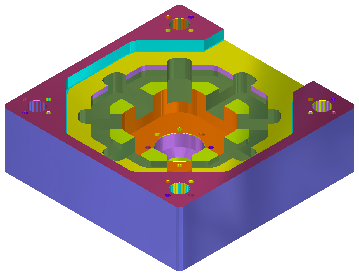

Por ejemplo, el modelo siguiente contiene varios salientes, cajeras, y laterales, y tiene muchas aristas vivas:

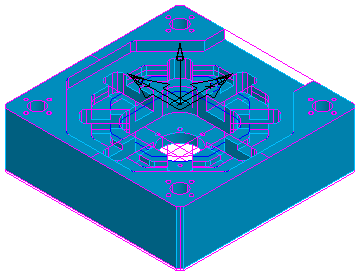

No hay chaflanes en el modelo o en las figuras:
Para crear chaflanes automáticamente:

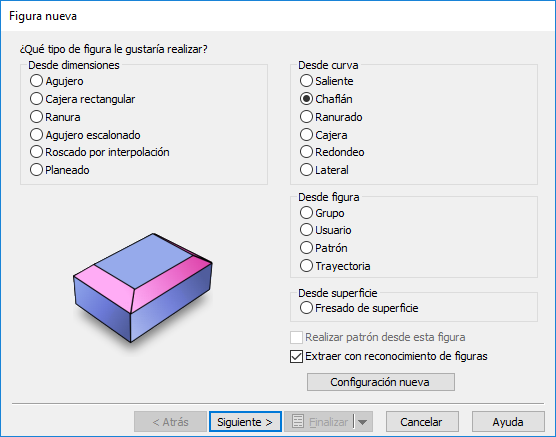

- Seleccione Chaflán en el asistente de Figura nueva y seleccione Extraer con reconocimiento de figuras:

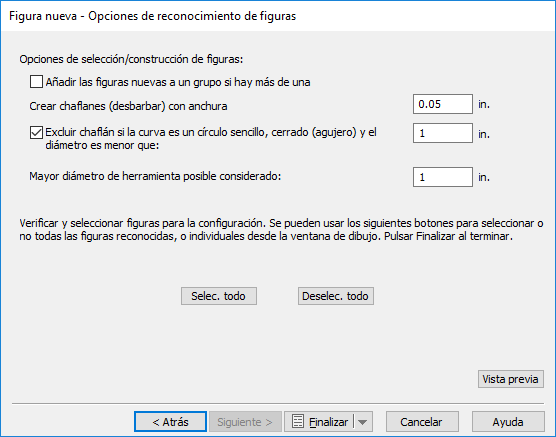

- Haga clic en Siguiente para abrir la página de Figura nueva - Opciones de reconocimiento de figuras:

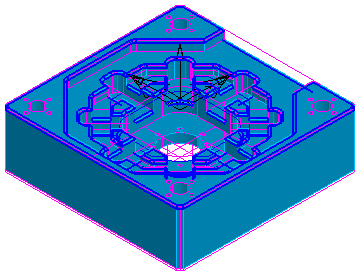

Aquí se puede introducir la anchura de los chaflanes y otras opciones. Los chaflanes aparecen resaltados en el modelo, por ejemplo:
- Para aceptar los chaflanes resaltados, haga clic en Seleccionar todo, después en Finalizar.
Los chaflanes creados pueden visualizarse en la Vista de pieza.

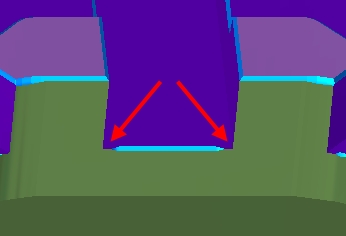

FeatureCAM desbarba los bordes con chaflanes de 3D sin colisionar con los bordes vecinos, por ejemplo:
