Las trayectorias Vortex pueden aproximarse a las zonas planas desde el exterior del bloque en vez de entrar con movimientos en rampa. Esto permite crear trayectorias Vortex que se mecanizan en menos tiempo y compatibles con una gama de herramientas más amplia.
|
La herramienta se aproxima a la pieza con movimientos en rampa |
La herramienta se aproxima desde fuera |
|
|
|

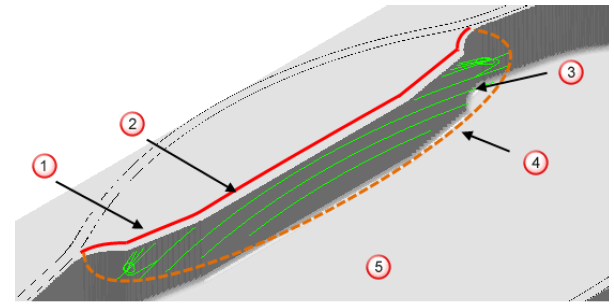

Para aproximarse desde fuera del bloque, FeatureCAM:
- extiende una sección de la zona plana más allá del bloque y dentro de un área ya mecanizada; y;
- rellena la sección ampliada con movimientos de corte.
Borde de la zona plana
Bloque
Sección ampliada de la zona plana cubierta con movimientos de corte
Borde exterior de la sección ampliada
Área ya mecanizada
Criterios para que la trayectoria de herramienta se aproxime desde el exterior del bloque
FeatureCAM solo extiende una sección de la zona plana si la sección ampliada:
- tiene un borde exterior al que la máquina herramienta puede aproximarse.
- no colisiona con el modelo.
- es lo suficientemente ancha como para aplicar un suavizado de perfilado.
- puede alcanzar un área ya mecanizada dentro de una distancia de un diámetro de herramienta.
Si la sección ampliada no cumple alguno de los requisitos, FeatureCAM no extiende la zona plana y en su lugar utiliza movimientos en rampa para aproximarse a la trayectoria de herramienta.
