Los sólidos por Barrido cortan una curva a lo largo de otra. El siguiente ejemplo ilustra un círculo barrido a lo largo de una trayectoria curva para crear una forma de ranura.
Para crear un diseño de figura de sólido por barrido:
- Seleccione la pestaña de Construir > panel de Sólidos > Desde curvas > Barrido para abrir el cuadro de diálogo de Sólido por barrido.
- Puede asignar un Nombre al sólido o mantener el nombre predeterminado.
- Seleccione el nombre de la curva en la lista de Eje o haga clic en el botón de Seleccionar curva
y selecciónela en la ventana de gráficos.
- Seleccione el nombre de la curva en la lista de Curva o haga clic en el botón de Seleccionar curva y selecciónela en la ventana de gráficos.
- Seleccione el tipo como Nuevo sólido base, Añadir o Cortar.
- Haga clic en el botón de Vista previa para verificar la forma.
- Si el barrido no sigue la curva del Eje, haga clic en Barrer desde el otro extremo y vuelva a hacer clic en Vista previa. Si aun así hay errores, consulte más abajo.
- Si se ha abierto el cuadro de diálogo desde la barra de herramientas de Sólido, es posible hacer clic en Aplicar para acceder a una vista previa de la figura como sólido. Si el corte se produce en el lado equivocado de la curva, haga clic en Invertir lado de corte y vuelva a hacer clic en Aplicar para realizar la comprobación.
- Haga clic en Aceptar.
Nota: Es necesario que la curva sea plana.
Solución de problemas de sólidos por barrido

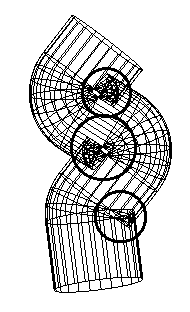

Es posible que cuando se emplean secciones transversales demasiado grandes, se corten algunas de las superficies. Si el barrido no funciona desde ninguno de los dos extremos, cancele el sólido por barrido y trate de crear una superficie de barrido. Si en el resultado algunas partes de las superficies se superponen, como las que se muestran a continuación, la sección transversal es demasiado grande.
