Si se está modelando un torno con un subhusillo, es necesario identificar el sólido que representa el subhusillo. Especifique el sólido en el cuadro de diálogo de Subhusillo:
Para abrir el cuadro de diálogo de Subhusillo, seleccione la pestaña de Diseño de máquina > panel de Configuración > Subhusillo.
Para utilizar este cuadro de diálogo:
- Seleccione el sólido del subhusillo.
- Haga clic en el botón de Aplicar.
Este cuadro de diálogo permite seleccionar el sólido que representa al subhusillo. De alguna manera, es similar al cuadro de diálogo de Mesa superior, es decir, FeatureCAM ha de saber qué sólido sujeta la pieza cuando se esté cortando en el subhusillo.
El Sistema de coordenadas local del subhusillo es importante en la simulación de las figuras de posicionamiento del subhusillo. Por lo general el subhusillo se posiciona respecto a un sistema de coordenadas de máquina y no respecto al cero del programa de pieza (o configuración). Configure la dirección Z del sistema de coordenadas local para que coincida con los comandos de mecanizado del subhusillo. Es decir, si el subhusillo de la máquina se mueve a la izquierda como consecuencia de un W negativo (o, a veces, B), configure la dirección Z del SCL apuntando hacia la derecha (como el husillo principal o la configuración principal de torneado). A veces el eje W positivo apunta a la izquierda, es decir, la máquina se mueve hacia la izquierda en respuesta a un W positivo (asumiendo que W=0 es la posición de origen). También puede configurar el origen W y W máx. en el fichero .cnc (Edite el fichero .cnc, y vaya a Info CNC > Husillos).

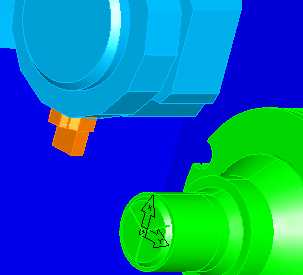

Aquí la dirección Z del SCL del subhusillo (el SCU de la imagen) apunta a la derecha; esto sería lo correcto para una máquina en la que un movimiento del subhusillo para agarrar la pieza es un W negativo y el movimiento del origen del subhusillo es un W de cero.
