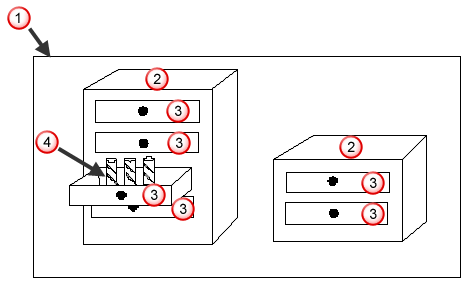

Es necesario que en cada operación de fabricación creada para las figuras de una pieza se seleccione una herramienta de la base de datos de herramientas interna. Esta base de datos se divide en almacenes de herramientas independientes que representan los conjuntos individuales de herramientas en que puedan estar organizados. La siguiente imagen representa la estructura de la base de datos de herramientas.
|
|
|
Base de datos de herramientas
Almacenes de herramientas
Ejemplos de grupos de herramientas: taladros, machos de roscar o fresas
Herramientas
En FeatureCAM hay dos almacenes de herramientas integrados. El almacén Básico es el predeterminado y contiene herramientas estándares presentes en la mayor parte de los talleres. El almacén de Herramientas contiene miles de herramientas. Normalmente se utiliza como fuente de la que se copian almacenes personalizados o el almacén básico. Únicamente es posible utilizar un almacén de herramientas a la vez y todas las herramientas seleccionadas para una pieza proceden del almacén de herramientas actual. Los almacenes de herramienta contienen herramientas individuales y se clasifican en grupos de herramientas como taladros, fresas o barras mandrinadoras. No es posible crear grupos de herramientas nuevos, pero sí crear nuevas herramientas que reflejen las herramientas del taller en que se trabaje.
Cada tipo de figura cuenta con sus propios criterios de selección de herramienta.
Haga doble clic en una figura en la ventana de gráficos o en el panel de Vista de pieza para abrir el cuadro de diálogo de Propiedades de figura y seleccione una operación en la vista de árbol de la parte izquierda del cuadro de diálogo.
Desde la pestaña de Herramientas del cuadro de diálogo de Propiedades de figura es posible:
- consultar las herramientas seleccionadas en ese momento para realizar la operación; o
- cambiar la herramienta utilizada para realizar la operación.
