Creación de figuras envueltas de 4º eje desde un modelo de 3D

Para crear figuras envueltas de 4º eje desde un modelo de 3D:

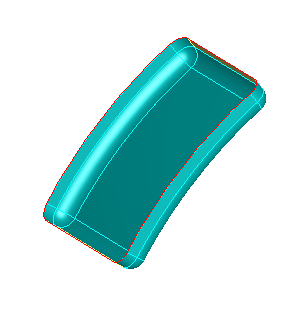

1. Seleccione la figura que desea mecanizar en la pieza.



2. Compruebe si es una figura envuelta. Si la figura tiene todos los lados rectos, puede mecanizarse con una figura normal de 2,5D.



3. Tenga en cuenta las restricciones en la envoltura de 4º eje para asegurarse de que es apropiada para cortar la figura.
4. ¿Pasan los lados por el eje central de envoltura? Si realmente necesita cortar estos lados con exactitud, tiene que utilizar Cortar lados perpendiculares al eje índice.

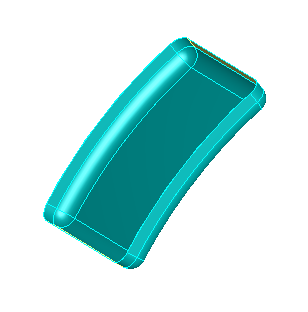

5. Utilice Bordes de superficie para extraer una curva del modelo sólido:



6. Desenvuelva la curva. Asegúrese de que utiliza la opción de proyectar al SCU. La curva puede parecer extraña a simple vista, pero funciona.
7. Haga que la figura pueda envolverse alrededor del eje índice.
Nota: Esta opción no está disponible en el Asistente de figuras. Si utiliza el asistente, es necesario crear una figura normal y editarla para convertirla en una figura envuelta.

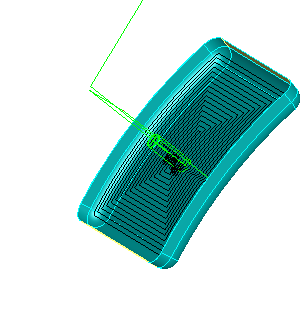

8. Genere las trayectorias de herramienta. Si tiene cualquier problema, considere las restricciones en la envoltura de 4º eje.
