Tutorial del diseño de máquina: Fresado de 3 ejes simple

Este tutorial presenta el diseño de una máquina de fresado de 3 ejes simple. Para comenzar, abra un fichero .md que ya contenga todos los sólidos que representan la máquina. Esta guía proporciona las instrucciones que ayudan a establecer las relaciones entre los diferentes sólidos. Se ayuda a establecer las relaciones de movimiento, principal/secundario y mesa superior.

Configuración de los movimientos

En primer lugar, abra 3axFerarriMachine Notcomplete.md desde Examples\Machine Design\Mill\3-Axis.

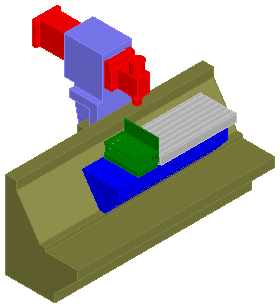

Configuración del movimiento de la máquina: La primera pieza es la pluma. La pluma se representa como un sólido simple en el fichero de la pieza. Puede verla en la Vista de pieza y en la ventana de gráficos (aquí representada en rojo):

  1. Seleccione la pestaña de Diseño de máquina > panel de Movimiento > Movimiento.

    Se abre el cuadro de diálogo de Especificar movimiento:

  2. Para el sólido, seleccione quill [pluma] y, en la sección de Pluma, seleccione Mover +delta Y.
  3. Haga clic en el botón de Aplicar para guardar la configuración de este sólido.
  4. Para el siguiente sólido, seleccione z_slide y, en la sección de Pluma, seleccione Mover +delta Z.
  5. Haga clic en el botón de Aplicar para guardar la configuración de este sólido.
  6. Para el siguiente sólido, seleccione x_slide y, en la sección de Caña, seleccione Mover -delta X.
  7. Haga clic en el botón de Aplicar para guardar la configuración de este sólido.
  8. Haga clic en el botón de Aceptar para cerrar el cuadro de diálogo.

Definición de las relaciones padre/hijo

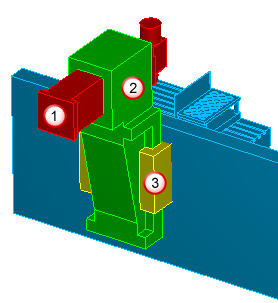

El siguiente paso es definir las relaciones de subordinación de los distintos sólidos. La imagen de abajo muestra el primer conjunto de relaciones padre/hijo que hay que establecer. La máquina (machine) es el dispositivo principal de column_base y este, a su vez, el principal de z_slide, que, por su parte, es el principal de quill. Cuando column_base se mueve, z_slide también lo hace y lo mismo sucede con z_slide y quill respectivamente.

quill

z_slide

column_base

  1. Seleccione la pestaña de Diseño de máquina > panel de Configuración > Relaciones padre/hijo.

    Se abre el cuadro de diálogo de Relaciones padre/hijo.

  2. Para el padre/sólido1, seleccione machine y para el hijo/sólido2, seleccione column_base. Esto convierte a machine en el padre de column_base.
  3. Haga clic en el botón de Aplicar para guardar la relación.
  4. Repita los pasos 2 y 3 para configurar lo siguiente:
    1. column_base como padre de z_slide
    2. z_slide como padre de quill
    3. machine como padre de base
    4. base como padre de x_slide
    5. x_slide como padre de top_table
    6. x_slide como padre de tool_storage
      7. Consejo: Utilice el botón de flecha izquierda para mover el sólido hijo anterior a la columna de padre en la lista.

    La jerarquía de la máquina debe ser como esta:

  5. Haga clic en el botón de Aceptar para cerrar el cuadro de diálogo.

Definir el punto de anclaje con el bloque

A continuación, hay que definir la mesa superior para que FeatureCAM sepa dónde colocar el bloque en el momento en el que se utilice esta máquina en la simulación.

  1. Seleccione la pestaña de Inicio > panel de Crear > SCU.

    Se abre el cuadro de diálogo de SCU.

  2. Haga clic en el botón de Nuevo.

    Se abre el cuadro de diálogo de SCU nuevo.

  3. En el cuadro de diálogo de SCU nuevo:
    1. En el Nombre, introduzca SCU2.
    2. Seleccione la opción de Crear desde SCU.
    3. Seleccione el SCU del bloque.
    4. Haga clic en el botón de Aceptar para cerrar el cuadro de diálogo de SCU nuevo.
  4. En el cuadro de diálogo de SCU, verifique que el valor del SCU2 es el de SCU actual y haga clic en el botón de Trasladar.

    Se abre el cuadro de diálogo de Trasladar.

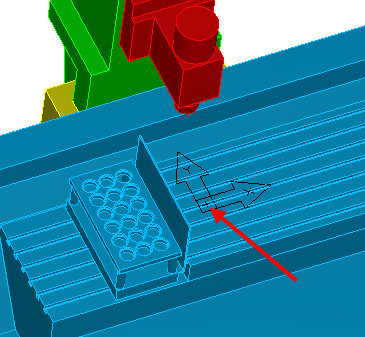

  5. En la sección de Trasladar a lo largo del eje, introduzca 100 para el eje Z. Esto lo sitúa en la parte superior de la mesa superior, tal y como se muestra más abajo.

  6. Haga clic en el botón de Aceptar para guardar las configuraciones y cerrar el cuadro de diálogo.
  7. Haga clic en el botón de Cerrar para cerrar el cuadro de diálogo de SCU.
  8. Seleccione la pestaña de Diseño de máquina > panel de Configuración > Tabla superior.

    Se abre el cuadro de diálogo de Mesa superior.

  9. En el cuadro de diálogo de Mesa superior:
    1. Seleccione top_table como sólido.
    2. Seleccione la opción de SCU existente.
    3. Seleccione SCU2 en el menú de SCU existente.
    4. Haga clic en el botón de Aceptar para guardar las configuraciones y cerrar el cuadro de diálogo.

Definir el punto de enlace con el husillo

A continuación, defina el lugar en el que el husillo se vincula con la pluma.

  1. Seleccione la pestaña de Inicio > panel de Crear > SCU.

    Se abre el cuadro de diálogo de SCU.

  2. Haga clic en el botón de Nuevo.

    Se abre el cuadro de diálogo de SCU nuevo.

  3. En el cuadro de diálogo de SCU nuevo:
    1. En el Nombre, introduzca SCU3.
    2. Seleccione la opción de Crear e ir al asistente de alineación.
    3. Haga clic en el botón de Aceptar.

      Se abre el asistente de Alinear SCU.

  4. Seleccione Superficie de revolución y haga clic en el botón de Siguiente.

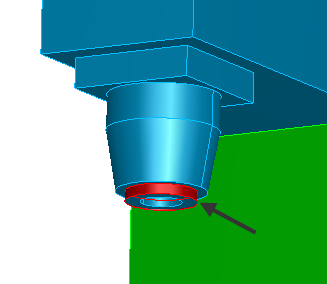

  5. Para la superficie, seleccione face_31 en el sólido pluma (mostrado en la imagen).

  6. Haga clic en el botón de Finalizar para guardar y cerrar el asistente.
  7. Haga clic en el botón de Cerrar para cerrar el cuadro de diálogo de SCU.

    Este nuevo SCU es un punto de unión con el husillo.

  8. Seleccione la pestaña de Diseño de máquina > panel de Herramientas > Añadir posición de herramienta.

    Se abre el cuadro de diálogo de Añadir posición de herramienta.

  9. En el cuadro de diálogo de Añadir posición de herramienta:
    1. Seleccione la pestaña de Añadir posición de herramienta.
    2. Para el sólido, seleccione quill (pluma).
    3. Seleccione la opción de SCU existente.
    4. Seleccione SCU3 en el menú de SCU existente.
    5. Haga clic en el botón de Aceptar para guardar las configuraciones y cerrar el cuadro de diálogo.

Guardar la máquina nueva

Guarde la máquina en un fichero nuevo.

  1. Seleccione Fichero > Guardar como.
  2. Guarde el fichero con un nombre nuevo para no sobrescribir el fichero de ejemplo y poder volver a ejecutar el tutorial en el futuro.

Utilizar la máquina nueva

Para utilizar la máquina nueva:

  1. Abra un fichero .fm.
  2. Seleccione la pestaña de Inicio > panel de Programa de pieza > Configuraciones.

    Se abre el cuadro de diálogo de Configuraciones.

  3. Seleccione la configuración que desea simular y haga clic en el botón de Editar.
    Nota: Para ficheros en los que se simulan varias configuraciones, por ejemplo piezas indexadas o de torno/fresa, se recomienda asociar el fichero de máquina a la primera configuración de una pieza.
  4. Haga clic en el botón de Siguiente hasta llegar a la página de Configuración - Información de simulación.
  5. Cambie el desfase según sea necesario. Normalmente, cuando el cero del programa de pieza se encuentra en la parte superior de la pieza, el desfase tiene un Z negativo.
  6. Seleccione Utilizar siempre este y busque la ubicación del nuevo fichero de diseño de máquina.
  7. Haga clic en el botón de Finalizar para guardar las configuraciones y cerrar el asistente.
  8. Seleccione el modo de Simulación de máquina en la barra de herramientas de Simulación y pulse Reproducir.
Tema principal: Acerca del diseño de máquina
