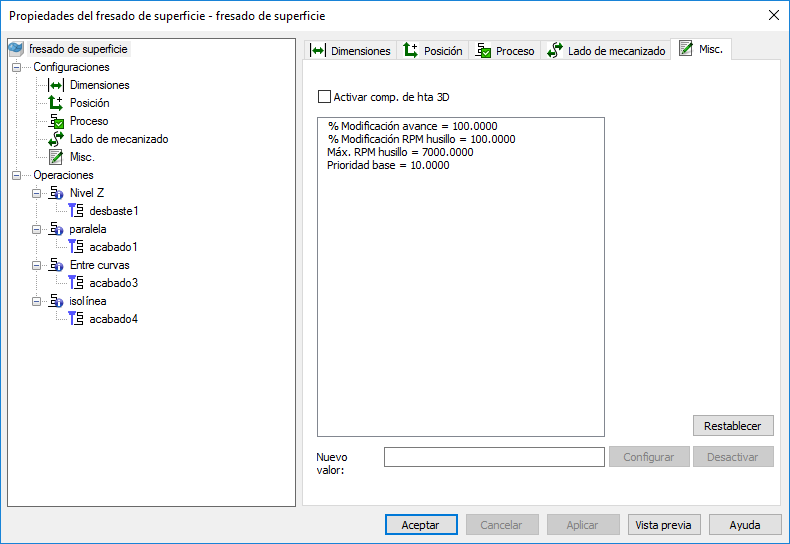

Active esta opción para utilizar compensación de herramienta 3D. Para una figura de fresado de superficie 3D, la compensación de herramienta 3D compensa el radio de herramienta en la dirección del punto de contacto. La compensación no es simplemente derecha o izquierda. Es posible utilizar la pestaña de Misc del cuadro de diálogo de Propiedades del fresado de superficie para editar las opciones de mecanizado de figuras de fresado de superficie.
Activar comp. de hta 3D — Consulte la pestaña de Estrategia en 2,5D para más información acerca de la compensación de herramienta.
Para utilizar la compensación de herramienta 3D, el fichero .cnc tiene que ser compatible con la compensación de herramienta 3D en el formato del movimiento lineal. Por ejemplo:
{N<SEQ> }{<MOTION> }{<COMP-STAT> }{X<X-COORD> }{Y<Y-COORD> }{Z<Z-COORD> }
<IF><COMP-3D-ON><THEN> I<X-SRFNORM><32>J<Y-SRFNORM><32>K<Z-SRFNORM><32> <ENDIF>

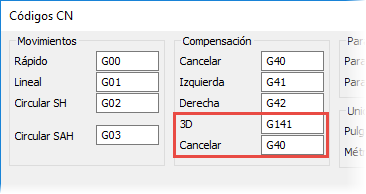

La compensación de herramienta 3D se aplica únicamente a operaciones de acabado y a movimientos lineales. Las entradas en arco se aproximan con movimientos lineales cuando se ha seleccionado compensación de herramienta 3D en la figura. Las palabras clave de compensación de XBUILD (<COMP-STAT>, <COMP-START>, etc) funcionan tanto para la compensación de herramienta 2D como para la 3D (únicamente puede haber un tipo de compensación activa). Configure los códigos CN para que activen y desactiven la compensación de herramienta 3D en el cuadro de diálogo de Códigos CN en XBUILD:
Prioridad base
El orden de fabricación de las figuras depende de su Prioridad base. Cuando varias figuras comparten la Prioridad base, el sistema utiliza los atributos de Orden automático.
Para cerciorarse de que una figura se corta en primer lugar, modifique su Prioridad base. Todas las figuras tienen una Prioridad base predeterminada de 10. Para fabricar una figura en primer lugar, asigne a su prioridad el valor más bajo. Para fabricar una figura en último lugar, asigne a su prioridad el valor más alto. Por ejemplo, si se asigna a una cajera una Prioridad base de 8, la pasada de desbaste es la primera operación, la de acabado la segunda, y el resto de operaciones se ordenan en función del Orden automático o de la configuración del Orden manual.
% Modificación avance — Introduzca un factor de escala para los avances generados por el sistema. Un valor menor que 100 reduce las velocidades de avance calculadas. Un valor mayor que 100 aumenta las velocidades.
Máx. RPM husillo — Introduzca la velocidad de husillo máxima (en RPM) que desee utilizar.
% Modificación RPM husillo — Introduzca un factor de escala para las velocidades generadas por el sistema. Un valor menor que 100 reduce la velocidad, y un valor mayor que 100 la aumenta.
Tolerancia spline aproxima el perfilado con arcos y líneas cuando se ha definido un perfilado como spline. Cuanto menor es el valor del parámetro, más liso es el perfilado.
Herramienta según % radio arco
Plano rápido Z — Introduzca la distancia de seguridad mínima en Z sobre la pieza.
Antes de realizar un movimiento rápido separado de la figura, la herramienta se retrae al Plano rápido Z configurado para esa figura. Si la siguiente figura tiene un Plano rápido Z distinto, el movimiento rápido se inicia desde la altura Z definida para ese plano. La herramienta se coloca en el Plano rápido Z para esta figura.
Este valor es relativo a la parte superior del bloque en el sistema de coordenadas de usuario actual. Compare con Altura Z de inicio.
