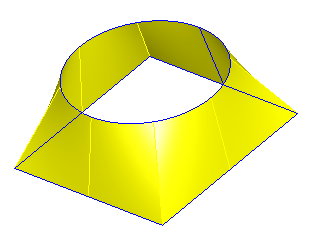

Esta página pertenece al asistente de figura nueva y ayuda a crear figuras de electroerosión por hilo de 4 ejes a partir de superficies regladas. Se puede aplicar tanto a superficies como a modelos sólidos. Cuando se abre el cuadro de diálogo, los bordes de todas las superficies regladas se colorean de azul.
Para rellenar el cuadro de diálogo:
- Haga clic en el botón de Seleccionar curva
. El cuadro de diálogo se transforma en una barra de título. - Seleccione las curvas Superiores de la figura, en orden.
- Haga clic en el botón de Seleccionar de la barra de título para completar la selección.
- Haga clic en el botón de Vista previa para confirmar que se han seleccionado las curvas adecuadas.
- Haga clic en Siguiente para continuar rellenando el asistente.
- A medida que se seleccionan las curvas, las superficies regladas se van introduciendo en la tabla que hay en la mitad del cuadro de diálogo. Esta tabla recoge el nombre de las superficies, el número de límites seleccionado e indica si se ha invertido la curva. En las filas de la tabla se pueden realizar otras operaciones.
El botón de borrar elimina el límite seleccionado en las tablas.
Este botón desplaza el límite seleccionado hacia arriba de la tabla.
Este botón desplaza el límite seleccionado hacia abajo de la tabla.
Este botón selecciona otro límite de la superficie.
Este botón invierte la dirección de la curva seleccionada. FeatureCAM determina la dirección de las curvas automáticamente, por lo que normalmente no es necesario utilizar esta opción.
Existen dos opciones adicionales:
Utilice la opción de Mostrar curva inferior para ver la curva inferior correspondiente de cada curva seleccionada.
Utilice la opción de Ocultar superficies al finalizar para ocultar las superficies al cerrar el cuadro de diálogo.
