Acerca de la orientación

Acceso:

Cinta de opciones: ficha CAM

panel Fresado 2D

Cara

La estrategia de orientación está diseñada para la orientación rápida de la pieza para preparar la materia prima para el mecanizado siguiente, pero también se puede utilizar para limpiar las áreas planas en general.

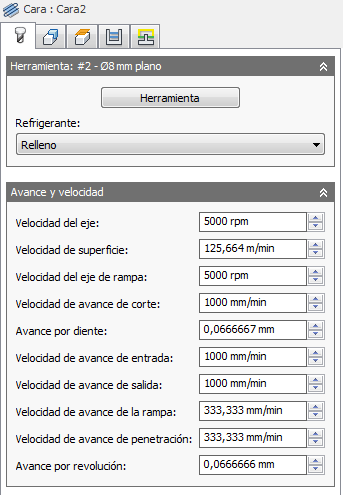

Parámetros de la ficha Herramienta

Refrigerante:

El tipo de refrigerante que se utiliza con la herramienta.

Velocidad del eje:

Velocidad de rotación del eje.

Velocidad de superficie:

Velocidad del eje expresada como la velocidad de la herramienta en la superficie.

Velocidad del eje de rampa:

Velocidad de rotación del eje al realizar movimientos de rampa.

Velocidad de avance de corte:

Avance utilizado en los movimientos de corte.

Avance por diente:

Velocidad de avance de corte expresada como avance por diente.

Velocidad de avance de entrada:

Avance utilizado para la entrada en un movimiento de corte.

Velocidad de avance de salida:

Avance utilizado para la salida de un movimiento de corte.

Velocidad de avance de la rampa:

Avance utilizado para la realización de rampas helicoidales en el material.

Velocidad de avance de penetración:

Avance utilizado para la penetración en el material.

Avance por revolución:

Velocidad de avance de penetración expresada como avance por revolución.

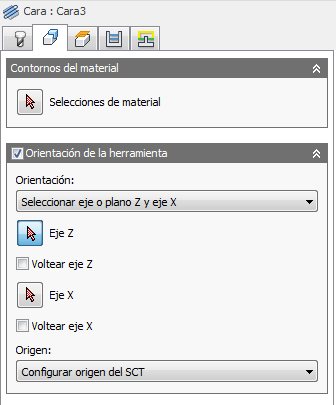

Parámetros de la ficha Geometría

Contornos del material

Active esta opción para especificar el perímetro del material que debe orientarse.

Orientación de la herramienta

Especifica cómo se determina la orientación de la herramienta mediante una combinación de opciones de origen y orientación de la tríada.

El menú desplegable Orientación proporciona las siguientes opciones para definir la orientación de los ejes X, Y, Z de la tríada:

Configurar orientación del SCT: utiliza el sistema de coordenadas de pieza de trabajo (SCT) de la configuración actual para la orientación de la herramienta.
Orientación del modelo: utiliza el sistema de coordenadas (SCT) de la pieza actual para la orientación de la herramienta.
Seleccionar eje o plano Z y eje X: seleccione una cara o una arista para definir el eje Z y otra cara o arista para definir el eje X. Los ejes Z y X se pueden voltear 180 grados.
Seleccionar eje o plano Z y eje Y: seleccione una cara o una arista para definir el eje Z y otra cara o arista para definir el eje Y. Los ejes Z e Y se pueden voltear 180 grados.
Seleccionar ejes X e Y: seleccione una cara o una arista para definir el eje X y otra cara o arista para definir el eje Y. Los ejes X e Y se pueden voltear 180 grados.
Seleccionar sistema de coordenadas: permite definir una orientación de herramienta específica para esta operación desde un sistema de coordenadas de usuario (SCU) de Inventor en el modelo. Utiliza el origen y la orientación del sistema de coordenadas existente. Utilice esta opción si el modelo no contiene un punto y un plano adecuados para la operación.

El menú desplegable Origen ofrece las siguientes opciones para ubicar el origen de la tríada:

Configurar origen del SCT: utiliza el origen del sistema de coordenadas de la pieza de trabajo (SCT) de la configuración actual para el origen de la herramienta.
Origen del modelo: utiliza el origen del sistema de coordenadas (SCT) de la pieza actual para el origen de la herramienta.
Punto seleccionado: seleccione un vértice o una arista para el origen de la tríada.
Punto del cuadro de material: seleccione un punto en el cuadro delimitador del material para el origen de la tríada.
Punto del cuadro de modelo: seleccione un punto en el cuadro delimitador del modelo para el origen de la tríada.

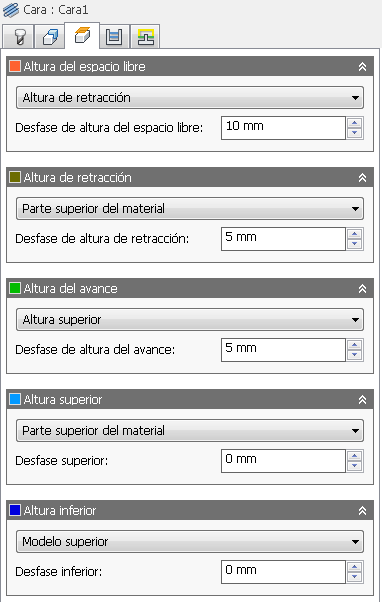

Parámetros de la ficha Alturas

Altura del espacio libre

La altura del espacio libre es la primera altura a la que herramienta se desplaza en su camino hacia el principio de la ruta de herramienta.

Altura del espacio libre

Altura de retracción: desfase incremental de la altura de retracción.
Altura del avance: desfase incremental de la altura del avance.
Altura superior: desfase incremental de la altura superior.
Altura inferior: desfase incremental de la altura inferior.
Parte superior del modelo: desfase incremental de la parte superior del modelo.
Parte inferior del modelo: desfase incremental de la parte inferior del modelo.
Parte superior del material: desfase incremental de la parte superior del material.
Parte inferior del material: desfase incremental de la parte inferior del material.
Contornos seleccionados: desfase incremental de un contorno seleccionado en el modelo.
Selección: desfase incremental de un punto (vértice), una arista o una cara seleccionado en el modelo.
Origen (absoluto): desfase absoluto del origen definido en Configuración o en Orientación de la herramienta dentro de una operación específica.

Desfase de altura del espacio libre:

El Desfase de altura del espacio libre se aplica y guarda relación con la selección de Altura del espacio libre en la lista desplegable anterior.

Altura de retracción

La Altura de retracción define la altura a la que la herramienta se desplaza antes de la siguiente pasada de corte. La Altura de retracción debería definirse por encima de la Altura del avance y Superior. La Altura de retracción se utiliza junto con el desfase posterior para establecer la altura.

Altura de retracción

Altura del espacio libre: desfase incremental de la altura del espacio libre.
Altura del avance: desfase incremental de la altura del avance.
Altura superior: desfase incremental de la altura superior.
Altura inferior: desfase incremental de la altura inferior.
Parte superior del modelo: desfase incremental de la parte superior del modelo.
Parte inferior del modelo: desfase incremental de la parte inferior del modelo.
Parte superior del material: desfase incremental de la parte superior del material.
Parte inferior del material: desfase incremental de la parte inferior del material.
Contornos seleccionados: desfase incremental de un contorno seleccionado en el modelo.
Selección: desfase incremental de un punto (vértice), una arista o una cara seleccionado en el modelo.
Origen (absoluto): desfase absoluto del origen definido en Configuración o en Orientación de la herramienta dentro de una operación específica.

Desfase de altura de retracción:

El Desfase de altura de retracción se aplica y es relativo a la selección de Altura de retracción en la lista desplegable anterior.

Altura del avance

La altura de avance define la altura a la que se dirige la herramienta antes de cambiar a la velocidad de avance/penetración para introducir la pieza. La altura del avance debería definirse por encima de la Parte superior. Una operación de taladrado utiliza esta altura como la altura del avance inicial y la altura de retracción de picoteo. La altura del avance se utiliza junto con el desfase posterior para establecer la altura.

Altura del avance

Altura del espacio libre: desfase incremental de la altura del espacio libre.
Altura de retracción: desfase incremental de la altura de retracción.
Desactivada: si se desactiva Altura del avance, la herramienta desciende rápidamente hasta la entrada.
Altura superior: desfase incremental de la altura superior.
Altura inferior: desfase incremental de la altura inferior.
Parte superior del modelo: desfase incremental de la parte superior del modelo.
Parte inferior del modelo: desfase incremental de la parte inferior del modelo.
Parte superior del material: desfase incremental de la parte superior del material.
Parte inferior del material: desfase incremental de la parte inferior del material.
Contornos seleccionados: desfase incremental de un contorno seleccionado en el modelo.
Selección: desfase incremental de un punto (vértice), una arista o una cara seleccionado en el modelo.
Origen (absoluto): desfase absoluto del origen definido en Configuración o en Orientación de la herramienta dentro de una operación específica.

Desfase de altura del avance:

El Desfase de altura del avance se aplica y guarda relación con la selección de Altura del avance en la lista desplegable anterior.

Altura superior

La Altura superior define la altura que describe la parte superior del corte. La Altura superior debería definirse por encima de la Parte inferior. La Altura superior se utiliza junto con el desfase posterior para establecer la altura.

Altura superior

Altura del espacio libre: desfase incremental de la altura del espacio libre.
Altura de retracción: desfase incremental de la altura de retracción.
Altura del avance: desfase incremental de la altura del avance.
Altura inferior: desfase incremental de la altura inferior.
Parte superior del modelo: desfase incremental de la parte superior del modelo.
Parte inferior del modelo: desfase incremental de la parte inferior del modelo.
Parte superior del material: desfase incremental de la parte superior del material.
Parte inferior del material: desfase incremental de la parte inferior del material.
Contornos seleccionados: desfase incremental de un contorno seleccionado en el modelo.
Selección: desfase incremental de un punto (vértice), una arista o una cara seleccionado en el modelo.
Origen (absoluto): desfase absoluto del origen definido en Configuración o en Orientación de la herramienta dentro de una operación específica.

Desfase superior:

El Desfase superior se aplica y guarda relación con la selección de Altura superior en la lista desplegable anterior.

Altura inferior

La Altura inferior determina la altura/profundidad del mecanizado final y la menor profundidad a la que la herramienta desciende en el material. La Altura inferior debería definirse por debajo de la Superior. La Altura inferior se utiliza junto con el desfase posterior para establecer la altura.

Altura inferior

Altura del espacio libre: desfase incremental de la altura del espacio libre.
Altura de retracción: desfase incremental de la altura de retracción.
Altura del avance: desfase incremental de la altura del avance.
Altura superior: desfase incremental de la altura superior.
Parte superior del modelo: desfase incremental de la parte superior del modelo.
Parte inferior del modelo: desfase incremental de la parte inferior del modelo.
Parte superior del material: desfase incremental de la parte superior del material.
Parte inferior del material: desfase incremental de la parte inferior del material.
Contornos seleccionados: desfase incremental de un contorno seleccionado en el modelo.
Selección: desfase incremental de un punto (vértice), una arista o una cara seleccionado en el modelo.
Origen (absoluto): desfase absoluto del Origen definido en Configuración o en Orientación de la herramienta dentro de una operación específica.

Desfase inferior:

El Desfase inferior se aplica y guarda relación con la selección de Altura inferior en la lista desplegable anterior.

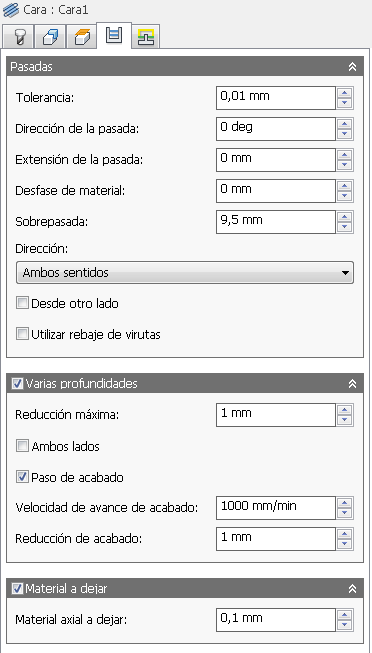

Parámetros de la ficha Pasadas

Tolerancia:

Tolerancia utilizada al linealizar geometría como, por ejemplo, splines y elipses. La tolerancia se toma como la distancia de cuerda máxima.

Tolerancia libre 0,100

Tolerancia reducida 0,001

El movimiento de contorneo de la máquina CNC se controla mediante los comandos G1 de línea y G2/G3 de arco. Para que esto sea posible, CAM linealiza las rutas de herramienta de spline y superficie para acercarlas, y crea muchos segmentos de línea cortos para aproximarse a la forma deseada. La precisión con que la ruta de herramienta se ajusta a la forma deseada depende en gran medida del número de líneas utilizado. El uso de más líneas proporciona una ruta de herramienta más aproximada a la forma nominal de la spline o superficie.

Insuficiencia de datos

Siempre es tentador usar tolerancias muy ajustadas, pero existen compensaciones, tales como tiempos de cálculo de ruta de herramienta más prolongados, archivos de código G de gran tamaño y movimientos de línea muy cortos. Las dos primeras no suponen un gran problema, ya que Inventor HSM realiza el cálculo muy rápido y los controles más modernos tienen 1 MB de RAM como mínimo. Sin embargo, los movimientos de línea cortos, en combinación con velocidades de avance altas, pueden causar un fenómeno que se conoce como "insuficiencia de datos".

La insuficiencia de datos se produce cuando el control se satura con datos que no puede mantener. Los controles de CNC solo pueden procesar un número finito de líneas de código (bloques) por segundo. Es posible que la cantidad sea de tan solo 40 bloques/segundo en máquinas antiguas y de 1000 bloques/segundo o más en máquinas más modernas, como el control Haas Automation. Los movimientos de línea cortos y las velocidades de avance altas pueden forzar una velocidad de procesamiento superior a la que el control puede gestionar. Si esto sucede, la máquina debe detenerse después de cada movimiento y esperar al siguiente servomando desde el control.

Dirección de la pasada:

Especifica la dirección de las pasadas.

Dirección de la pasada a 0°

Dirección de la pasada a 45°

Extensión de la pasada:

Distancia para extender las pasadas más allá del contorno de mecanizado.

Extensión de la pasada

Desfase de material:

Especifica la distancia que debe desfasarse el contorno del material hacia afuera.

Desfase de material

Sobrepasada:

Especifica la sobrepasada horizontal entre las pasadas. Por defecto, este valor es un 95 % del diámetro del cortador menos el radio de esquina de la herramienta.

Sobrepasada horizontal

Dirección:

La opción Dirección permite controlar si Inventor HSM debería intentar mantener el fresado concurrente o convencional.

Recuerde: En función de la geometría, no siempre es posible mantener el fresado concurrente o convencional a lo largo de la ruta de herramienta completa.

Concurrente

Seleccione Concurrente para mecanizar todas las pasadas en una única dirección. Cuando se utiliza este método, Inventor HSM intenta utilizar el fresado concurrente con respecto a los contornos seleccionados.

Concurrente

Convencional

Esta opción invierte la dirección de la ruta de herramienta en comparación con el parámetro Concurrente para generar una ruta de herramienta de fresado convencional.

Convencional

Desde otro lado

Especifica que la ruta de herramienta comienza en el otro lado de la pieza.

Sin especificar

Seleccionadas

Utilizar rebaje de virutas

Active esta opción para utilizar un corte de bola a fin de mantener las virutas finas.

Varias profundidades

Especifica que se deben tomar varias profundidades.

Con cortes de varias profundidades

Sin cortes de varias profundidades

Nota: Las estrategias de limpieza adaptativa permiten cortes de profundidades mucho más agresivas que las cajeras 2D predecesoras.

Reducción máxima:

Especifica la reducción máxima entre los niveles Z para el desbaste.

Reducción máxima: se muestra sin reducciones de acabado

Nota: Las reducciones de nivel Z secuenciales se realizan en el valor de Reducción máxima. La reducción de desbaste final toma el material restante una vez que este es menor que el valor de Reducción máxima.

Paso de acabado

Especifica que debe realizarse un paso de acabado.

Paso de acabado

Velocidad de avance de acabado:

Velocidad de avance utilizada para la pasada de acabado final.

Reducción de acabado:

Tamaño de cada reducción en las pasadas de acabado.

Reducción de acabado

Material a dejar

Positivo

Material a dejar positivo: la cantidad de material que queda después de una operación que se va a eliminar mediante operaciones de desbaste o acabado posteriores. Para las operaciones de desbaste, se deja una pequeña cantidad de material por defecto.

Ninguno

Ningún material a dejar: se elimina todo el material sobrante hasta la geometría seleccionada.

Negativo

Material a dejar negativo: se elimina todo el material que supera la superficie o el contorno de la pieza. Esta técnica se suele usar en el mecanizado de electrodos para permitir un explosor o para cumplir los requisitos de tolerancia de una pieza.

Material axial (planta) a dejar

El parámetro Material axial a dejar controla la cantidad de material que se deja en la dirección axial (a lo largo del eje Z), es decir, al final de la herramienta.

Material axial a dejar

Material radial y axial a dejar

La especificación de un valor de material axial positivo provoca que quede material en las áreas superficiales de la pieza.

Para las superficies que no son exactamente horizontales, Inventor HSM interpola entre los valores de material axial y radial (pared) a dejar, de modo que el material que queda en la dirección axial de estas superficies puede ser diferente del valor especificado, en función de la inclinación de la superficie y el valor de material radial a dejar.

Si se cambia el material radial a dejar, el material axial a dejar se define automáticamente en la misma cantidad, a menos que se introduzca manualmente el valor de material axial a dejar.

Para las operaciones de acabado, el valor por defecto es 0 mm (0 pulg.), es decir, no se deja material.

Para las operaciones de desbaste, se deja una pequeña cantidad de material por defecto, que se puede eliminar posteriormente mediante una o varias operaciones de acabado.

Material a dejar negativo

Si se utiliza un valor de material a dejar negativo, la operación de mecanizado elimina material más allá de la forma del modelo. Esta opción se puede utilizar para mecanizar electrodos con un explosor, donde el tamaño del explosor sea igual al valor de material a dejar negativo.

Ambos valores de material radial y axial a dejar pueden ser números negativos. No obstante, cuando se utiliza un cortador de bola o de radio con un valor de material a dejar negativo mayor que el radio de esquina, el valor de material axial a dejar negativo debe ser menor o igual que el radio de esquina.

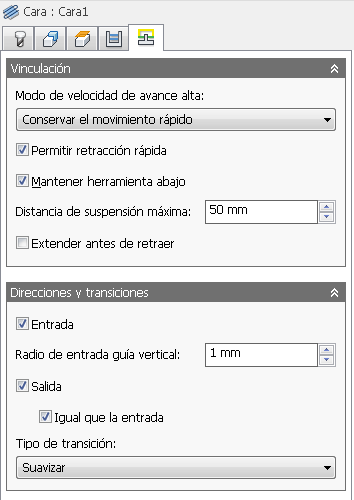

Parámetros de la ficha Vinculación

Modo de velocidad de avance alta:

Especifica cuando los movimientos rápidos deben generarse como rápidos verdaderos (G0) y cuando deben generarse como movimientos de velocidad de avance alta (G1).

Conservar el movimiento rápido: todos los movimientos rápidos se conservan.
Conservar el movimiento rápido axial y radial: los movimientos rápidos que se desplazan solo horizontalmente (radiales) o verticalmente (axiales) se generan como rápidos verdaderos.
Conservar el movimiento rápido axial: solo los movimientos rápidos que se desplazan verticalmente.
Conservar el movimiento rápido radial: solo los movimientos rápidos que se desplazan horizontalmente.
Conservar el movimiento rápido axial simple: solo los movimientos rápidos que se desplazan en un eje (X, Y o Z).
Utilizar siempre un avance alto: los movimientos rápidos (movimientos de avance alto) se generan como movimientos G01 en lugar de como movimientos rápidos (G0).

Normalmente, este parámetro está definido para evitar colisiones en movimientos rápidos en las máquinas que realizan movimientos de "pata de perro" a una velocidad alta.

Velocidad de avance alta:

Velocidad de avance de los movimientos rápidos que se generan como G1 en lugar de como G0.

Permitir retracción rápida

Si esta opción está activada, las retracciones se realizan como movimientos rápidos (G0). Desactivar para forzar las retracciones a la velocidad de avance de salida.

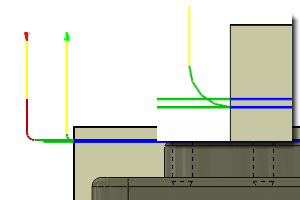

Mantener herramienta abajo

Si esta opción está activada, la estrategia evita la retracción cuando la distancia hasta la siguiente área está por debajo de la distancia de suspensión especificada.

Distancia de suspensión máxima:

Especifica la distancia máxima permitida para los movimientos de suspensión.

Distancia de suspensión máxima de 1"

Distancia de suspensión máxima de 2"

Extender antes de retraer

Active esta opción para extender la pasada de corte más allá del material antes de la retracción.

Entrada

Active esta opción para generar una entrada.

Entrada

Radio de entrada guía vertical:

Radio del arco vertical que suaviza el movimiento de entrada a medida que avanza hasta la propia ruta de herramienta.

Radio de entrada guía vertical

Salida

Active esta opción para generar una salida.

Salida

Igual que la entrada

Especifica que la definición de salida debe ser idéntica a la definición de guía entrada.

Radio de salida guía vertical:

Especifica el radio de salida vertical.

Radio de salida vertical

Tipo de transición:

Especifica el tipo de conexión realizada entre las pasadas.

Sin contacto: los peldaños no se conectan entre sí en el mismo nivel Z, sino con un movimiento de retracción.
Línea recta: conexiones más simples y directas con líneas rectas.
Ruta más corta: la ruta más corta posible entre las áreas de mecanizado (generalmente, un movimiento en línea recta).
Suavizar: utilice movimientos tangenciales suaves con arcos verdaderos si es necesario.
