Para mecanizar áreas superficiales utilizando Festonear

A continuación, cree una ruta de herramienta Festonear constante en las áreas superficiales del soporte para fiador.

1. En la cinta de opciones, haga clic en ficha CAM panel Fresado 3D Festonear .

Ficha Herramienta

La herramienta anterior Bola #20 - Ø10 mm aún debería estar seleccionada. Deje sin modificar todos los demás parámetros de esta ficha.

Ficha Geometría

Queremos limitar el mecanizado a las áreas superficiales con esta operación. Esto se puede conseguir limitando el rango de inclinación.

1. Haga clic en la ficha Geometría.
2. Active la casilla de verificación Inclinación.
3. Cambie Desde el ángulo de inclinación: a: 0 grados
4. Cambie Hasta el ángulo de inclinación: a: 65 grados
Nota: El mecanizado de 0 grados (horizontal) a 65 grados con respecto a la horizontal garantiza que no haya material excedente en la zona de transición entre la operación y la operación anterior en las áreas empinadas, y que la herramienta comience en las áreas que ya se han mecanizado.

El ángulo de inclinación definido también incluye la cara plana en la base de la pieza, pero este se finaliza posteriormente con 0 material a dejar mediante una estrategia de acabado Horizontal.

Para evitar mecanizar la base plana de la pieza, se puede seleccionar como una superficie que evitar. Para obtener más información, consulte el tema de la Ayuda de Inventor HSM: Acerca de las superficies que evitar.

5. Active la casilla de verificación Evitar/tocar superficies.

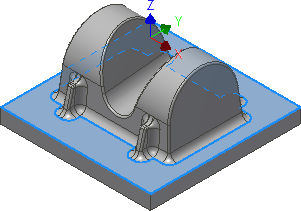

6. Active el botón Evitar/tocar superficies y seleccione la cara plana en la base de la pieza:





Ficha Pasadas

1. Haga clic en la ficha Pasadas.
2. Defina Tolerancia: como: 0,02 mm
3. Defina Sobrepasada: en: 1 mm
4. Active la casilla de verificación Material a dejar. Una vez más, utilice los valores por defecto de 0,1 mm.

Iniciar el cálculo

1. Haga clic en en la parte inferior del cuadro de diálogo Operación; o bien haga clic con el botón derecho del ratón en la ventana gráfica y seleccione Aceptar en el menú de comandos frecuentes para iniciar automáticamente el cálculo de la ruta de herramienta.

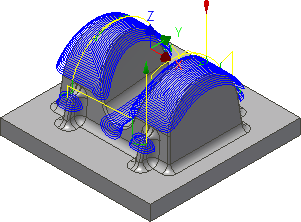

Ahora se calcula la ruta de herramienta y aparece una vista preliminar en la ventana gráfica.

Continúe con Para utilizar Festonear en una operación de acabado...
